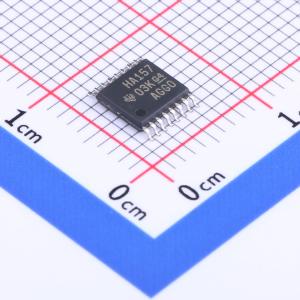

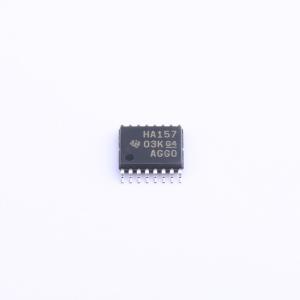

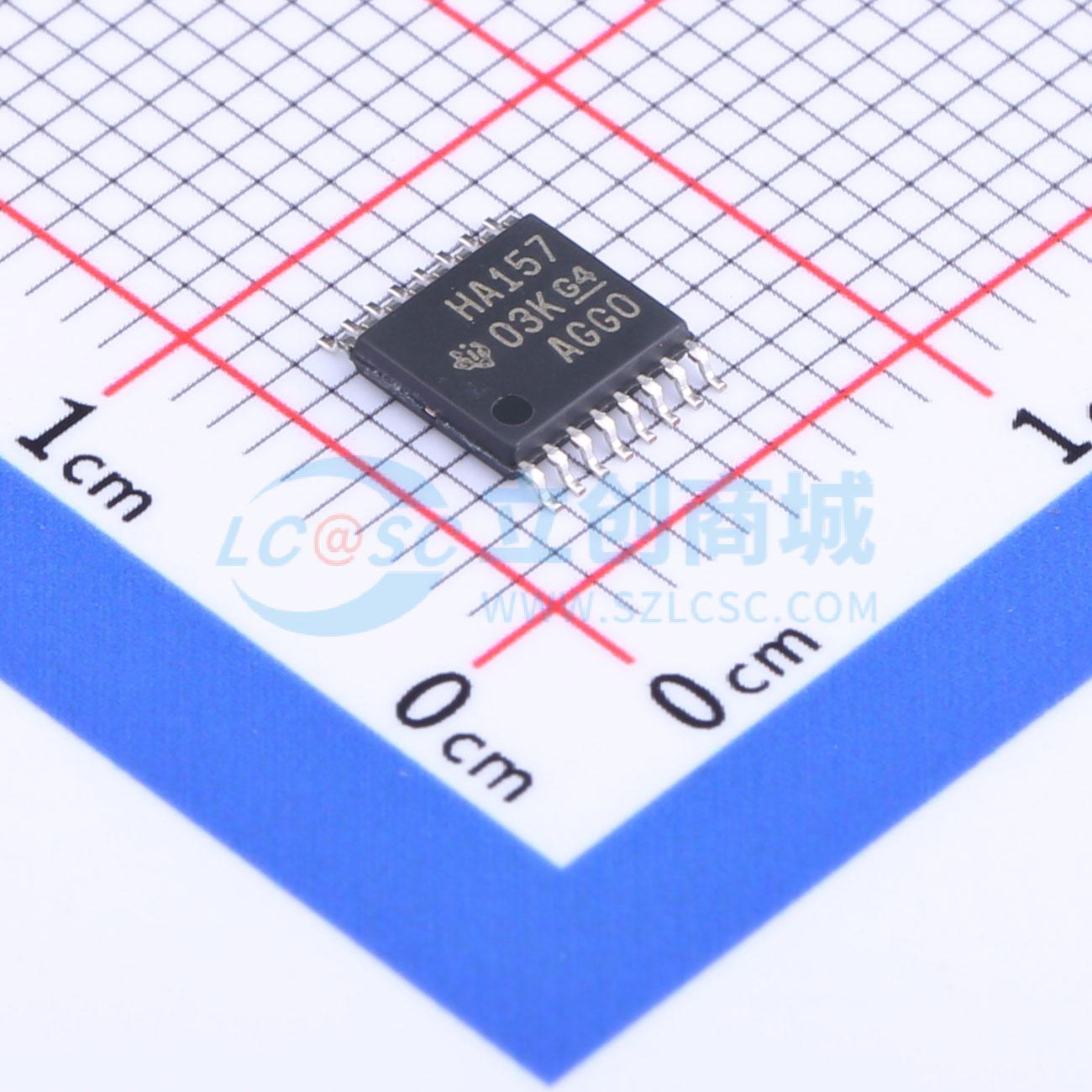

SN74AHC157PWR实物图
  • SN74AHC157PWR商品缩略图
  • SN74AHC157PWR商品缩略图
  • SN74AHC157PWR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74AHC157PWR

四路2选1数据选择器/多路复用器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AHC157 四通道 2 线至 1 线数据选择器/多路复用器
品牌名称
TI(德州仪器)
商品型号
SN74AHC157PWR
商品编号
C2674749
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.183克(g)

商品参数

属性参数值
商品目录信号开关/编解码器/多路复用器
类型多路复用器
电源极性单电源
工作电压2V~5.5V
输入数/输出数8/4
灌电流(IOL)8mA
属性参数值
拉电流(IOH)8mA
工作温度-40℃~+125℃
传播延迟(tpd)5.6ns@5V,50pF
静态电流(Iq)40uA
功能特性-
系列74AHC

商品概述

对应型号为SN54AHC157、SN74AHC157，该器件为四路2线至1线数据选择器/多路复用器，支持2V~5.5V电源电压下工作，带有共用选通G输入，当选通处于高电平时，所有输出为低电平；当选通处于低电平时，可从两个输入源中选择一个4位字输送至四个输出端，输出为原数据。

商品特性

  • 工作电压范围为2V~5.5V
  • 闩锁性能超过250mA
  • ESD防护性能满足标准要求，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
  • 最高工作温度可达125℃
  • 提供多种封装规格可选
  • 未使用的输入必须接至VCC或GND，以保证器件正常工作
