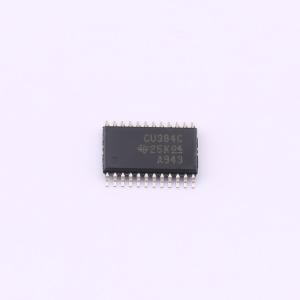

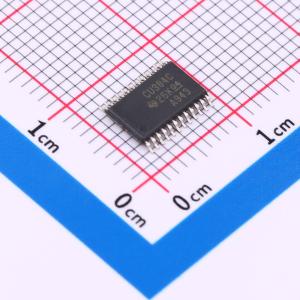

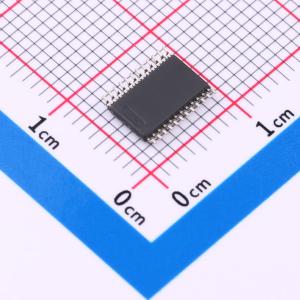

SN74CBT3384CPWR

SN74CBT3384C 是一种高速 TTL 兼容的 FET 总线开关，具有低导通电阻 (ron)，可实现最小的传播延迟。SN74CBT3384C 的 A 和 B 端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在适当的关闭状态，提供了高达 -2V 的下冲保护。

SN74CBT3384C 组织为两个 5 位总线开关，具有单独的输出使能 (1OE, 2OE) 输入。它可以作为两个 5 位总线开关使用，也可以作为一个 10 位总线开关使用。当 OE 为低时，相关的 5 位总线开关闭合，A 端口连接到 B 端口，允许端口之间的双向数据流。当 OE 为高时，相关的 5 位总线开关断开，在 A 和 B 端口之间存在高阻态。

该设备完全指定了使用 Ioff 的部分断电应用。Ioff 功能确保在设备断电时不会有损坏电流回流。设备在断电时具有隔离功能。

为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将 OE 连接到 VCC；电阻的最小值由驱动器的电流吸收能力决定。

• PCI 接口
• 内存交错
• 总线隔离
• 低失真信号门控
