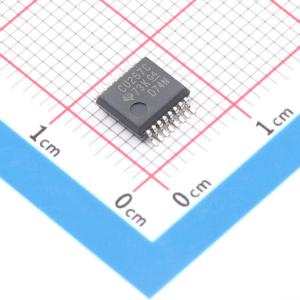

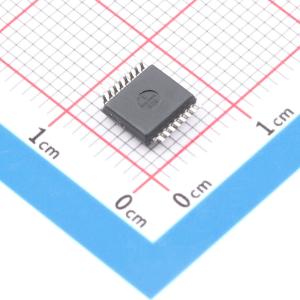

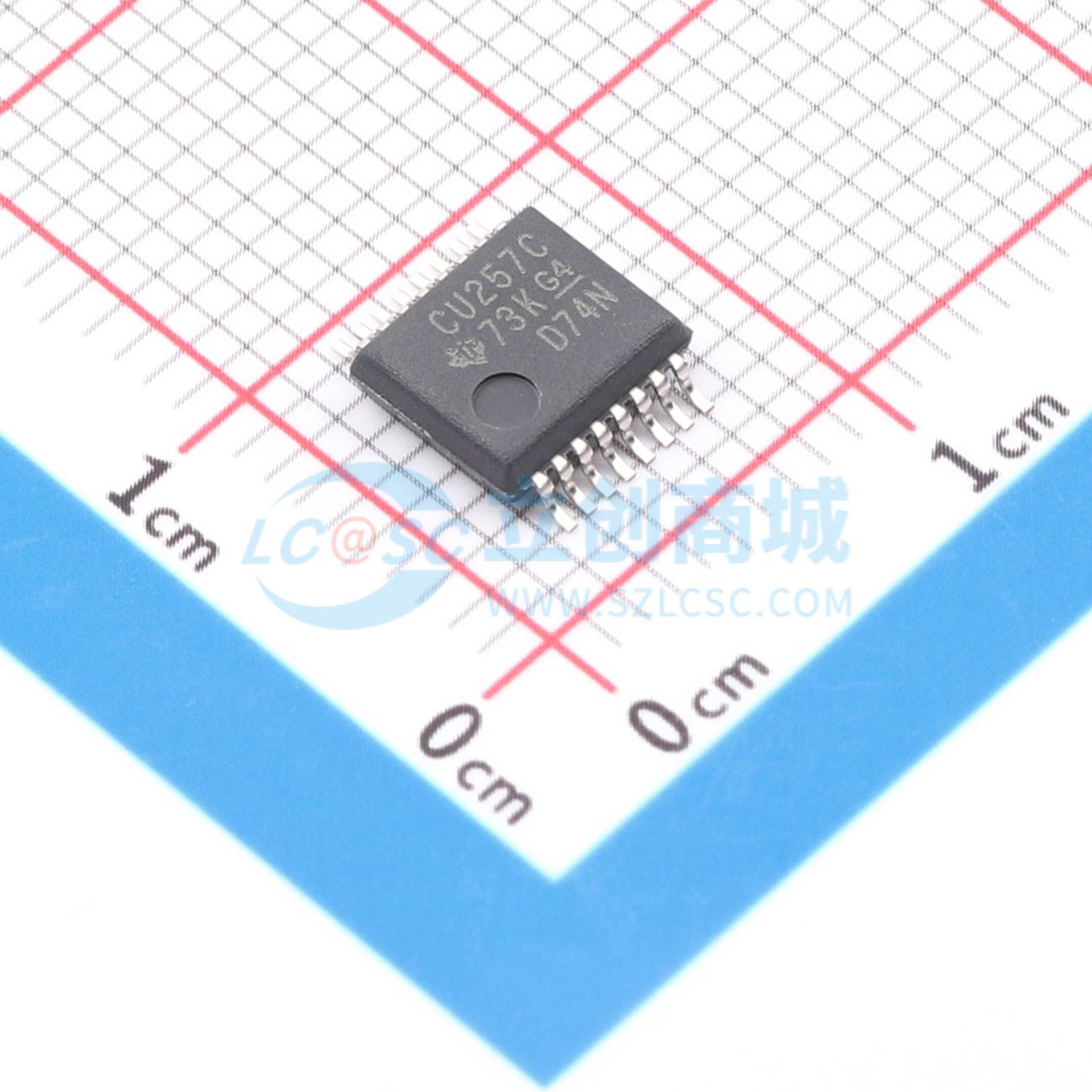

SN74CBT3257CDBR

描述: SN74CBT3257C 具有 –2V 下冲保护的 5V、2:1 (SPDT)、4 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBT3257CDBR
商品编号: C2674577
商品封装: SSOP-16-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74CBT3257C是一款高速TTL兼容的FET多路复用器/解复用器，具有低导通电阻（r_on），可实现最小的传播延迟。A端口和B端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在正确的关断状态，提供高达-2V的下冲保护。

SN74CBT3257C是一个4位1-of-2多路复用器/解复用器，带有一个输出使能（OE）输入。选择（S）输入控制多路复用器/解复用器的数据路径。当OE为低时，多路复用器/解复用器被使能，A端口连接到B端口，允许端口间双向数据流动。当OE为高时，多路复用器/解复用器被禁用，在A端口和B端口之间存在高阻态。

该器件完全适用于使用Ioff的部分断电应用。Ioff特性确保在断电时不会有损坏电流反向流过器件。器件在断电时具有隔离功能。

为了确保在上电或断电期间的高阻态，应通过一个上拉电阻将OE连接到V_CC；电阻的最小值由驱动器的吸电流能力决定。

应用领域

USB 接口
总线隔离
低失真信号门控

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源

	属性	参数值
	工作电压	4.5V~5.5V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
