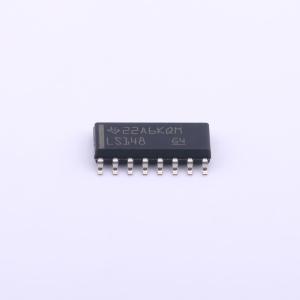

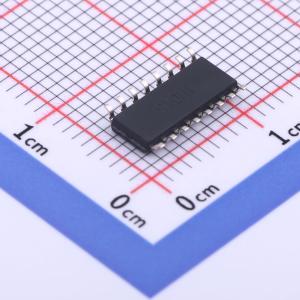

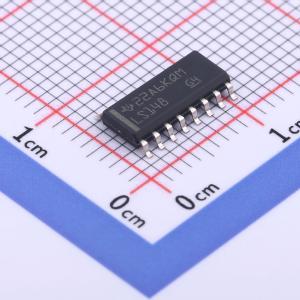

SN74LS148DR

10线-4线和8线-3线优先编码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LS148 8 线至 3 线优先级编码器
品牌名称: TI(德州仪器)
商品型号: SN74LS148DR
商品编号: C2674594
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

这些TTL编码器具有输入优先解码功能，以确保只有最高位的数据线被编码。'147和'LS147器件将九条数据线编码为四线（8-4-2-1）BCD。隐含的十进制零状态不需要任何输入条件，因为当所有九条数据线都处于高逻辑电平时，编码为零。'148和'LS148器件将八条数据线编码为三线（4-2-1）二进制（八进制）。级联电路（使能输入E1和使能输出EO）已提供，允许进行八进制扩展而无需外部电路。对于所有类型，数据输入和输出在低逻辑电平下有效。所有输入均经过缓冲，分别代表一个标准化的Series 54/74或54/74LS负载。

应用领域

键盘编码范围选择
n位编码
代码转换器和生成器

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	4.75V~5.25V
	输入数/输出数	8/3

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	400uA
	工作温度	0℃~+70℃
	传播延迟(tpd)	25ns@5V,15pF
