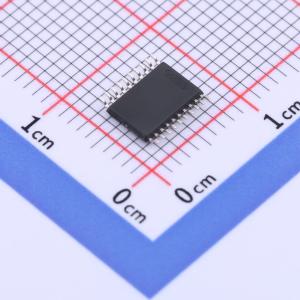

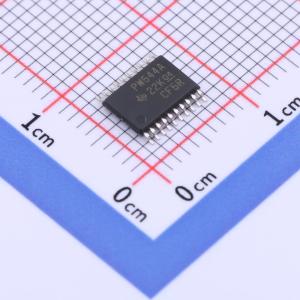

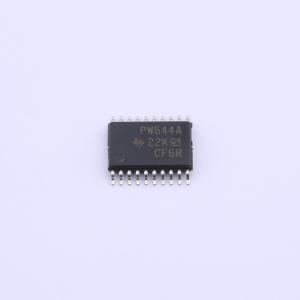

温馨提醒：图片仅供参考，商品以实物为准

TCA9544APWR

低压4通道I²C和系统管理总线（SMbus）复用器，具有中断逻辑电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCA9544A 具有中断和电压转换的 4 通道 1.65V 至 5.5V I2C/SMBus 多路复用器
品牌名称: TI(德州仪器)
商品型号: TCA9544APWR
商品编号: C2674619
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TCA9544A 是一款四通道双向转换I²C 多路复用器。主SCL/SDA 信号对可定向到从器件的四个通道(SC0/SD0 - SC3/SD3) 中的任一个。提供四个中断输入(INT3 - INT0)，每个中断输入针对一个下行对。一个中断输出 (INT（上划线）) 可作为四个中断输入的与(AND) 操作。一个加电复位功能使寄存器返回到缺省状态，并且初始化 I²C 状态机，此时所有通道都取消选中。在开关上建有导通栅极，这样的话，VCC 引脚可被用于限制将由TCA9544A 传递的最大高压。这允许在每个对上使用不同的总线电压，以便1.8V，2.5V 或3.3V 部件可以在没有任何额外保护的情况下与5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有I/O 引脚可耐受5.5V 电压。

应用领域

服务器
路由器（电信交换设备）
工厂自动化
具有I2C 从地址冲突（例如，多个、完全一样的温度传感器）的产品

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	1.65V~5.5V

	属性	参数值
	灌电流(IOL)	7mA
	拉电流(IOH)	10uA
	工作温度	-40℃~+85℃
	静态电流(Iq)	2uA
