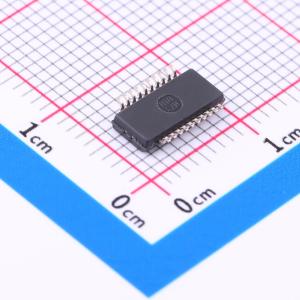

温馨提醒：图片仅供参考，商品以实物为准
SN74CB3T3245DBQR
8位FET总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CB3T3245 具有电平转换器的 3.3V、1:1 (SPST)、8 通道 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CB3T3245DBQR
- 商品编号
- C2674566
- 商品封装
- SSOP-20-150mil
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2.3V~3.6V | |
| 输入数/输出数 | 8/8 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@3.3V,50pF | |
| 静态电流(Iq) | 40uA |
商品概述
SN74CB3T3245器件是一种具备低导通状态电阻 (rₒₙ) 的高速TTL兼容型8位FET总线开关，可实现最短传播延迟。该器件提供可跟踪VCC的电压转换，能够在所有数据I/O端口上全面支持混合模式信号运行。
商品特性
- 标准245型引脚
- 输出电压转换跟踪VCC
- 所有数据I/O端口均支持混合模式信号运行
- 5V输入降至3.3V输出电平位移，VCC为3.3V
- 5V/3.3V输入降至2.5V输出电平位移，VCC为2.5V
- 支持器件加电与断电的5V耐压I/O
- 支持近零传播延迟的双向数据流
- 低导通电阻 (rₒₙ) 特性，（rₒₙ典型值 = 5Ω）
- 低输入/输出电容可减小负载（Cᵢₒ(ₒff)典型值 = 5pF）
- 数据与控制输入提供下冲钳位二极管
- 低功耗（Icc最大值 = 40μA）
- VCC工作电压范围：2.3V至3.6V
- 2000V人体放电模型（A114 - B，II类）
- 1000V充电器件模型(C101)
- 低功耗便携式设备的理想选择
应用领域
- 支持数字应用：电平转换、PCI接口、USB接口、内存交错、总线隔离
