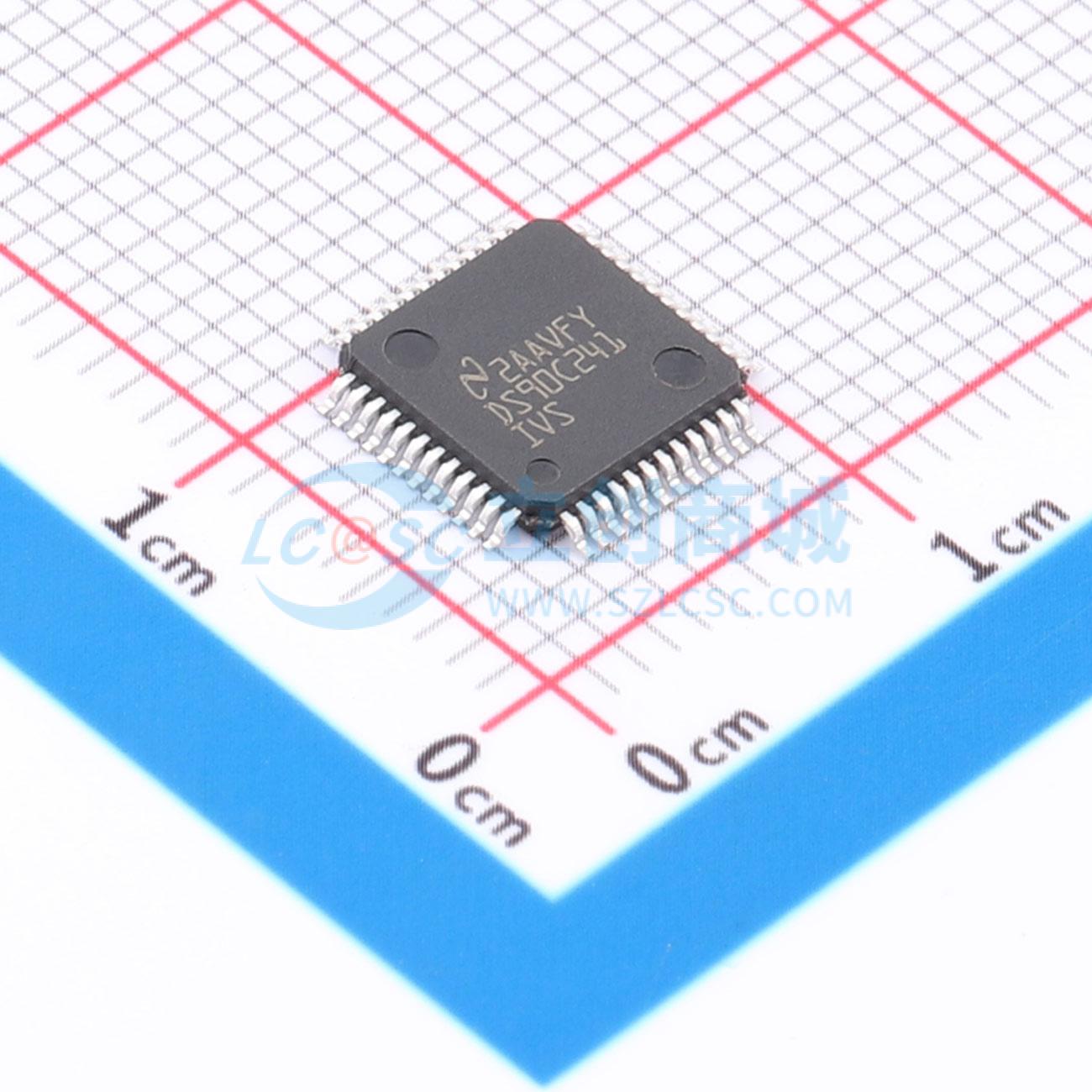

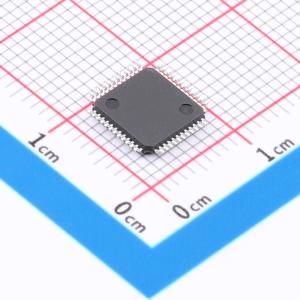

温馨提醒：图片仅供参考，商品以实物为准

DS90C241IVSX/NOPB

5-MHz至35-MHz直流平衡24位FPD-Link II串行器和解串器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: DS90C241 5MHz 至 35MHz 直流平衡 24 位 FPD-Link II 串行器
品牌名称: TI(德州仪器)
商品型号: DS90C241IVSX/NOPB
商品编号: C2672655
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 3.8克(g)

商品参数

商品概述

DS90C241和DS90C124芯片组可将24位并行总线转换为包含嵌入式时钟信息、完全透明的数据和控制LVDS串行数据流。这一单一串行数据流通过消除并行数据和时钟路径之间的偏斜问题，简化了24位总线在PCB走线或电缆上的传输。它通过缩小数据路径节省了系统成本，进而减少了PCB层数、电缆宽度以及连接器尺寸和引脚数量。 DS90C241和DS90C124在高速I/O上采用了LVDS信号传输技术。LVDS为在串行传输路径上可靠传输数据提供了低功耗、低噪声的环境。通过针对工作频率范围优化串行器输出边沿速率，进一步降低了电磁干扰（EMI）。此外，该器件具备预加重功能，可使用有损电缆在更长距离上增强信号。内部直流平衡编码和解码支持交流耦合互连。

商品特性

5 MHz至35 MHz时钟嵌入式和直流平衡24:1及1:24数据传输
通过LVDS输出端的外部电阻实现用户自定义预加重驱动能力，能够驱动长达10米的屏蔽双绞线电缆
发送器和接收器端均可用户选择并行数据的时钟边沿
内部直流平衡编码和解码（支持交流耦合接口，无需外部编码）
发送器和接收器均有独立的掉电控制
接收器端具备嵌入式时钟CDR（时钟和数据恢复）功能，无需外部参考时钟源
所有代码RDL（随机数据锁定）支持热插拔应用
LOCK输出标志确保接收器端的数据完整性
接收器端RCLK和RDATA之间的TSETUP和THOLD保持平衡
PTO（渐进开启）LVCMOS输出，以降低EMI并最小化SSO效应
所有LVCMOS输入和控制引脚均有内部下拉电阻
发送器和接收器的PLL均有片上滤波器
温度范围：-40℃至105℃
大于8 kV HBM静电放电耐受性
符合AEC-Q100标准
电源范围：3.3V ± 10%
48引脚TQFP封装

应用领域

汽车中央信息显示屏
汽车仪表盘显示屏
汽车抬头显示器
基于远程摄像头的驾驶员辅助系统

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	840Mbps
	时钟频率(fc)	35MHz
	工作电压	3V~3.6V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	1
	每通道并行位数	24
	输入	LVCMOS
