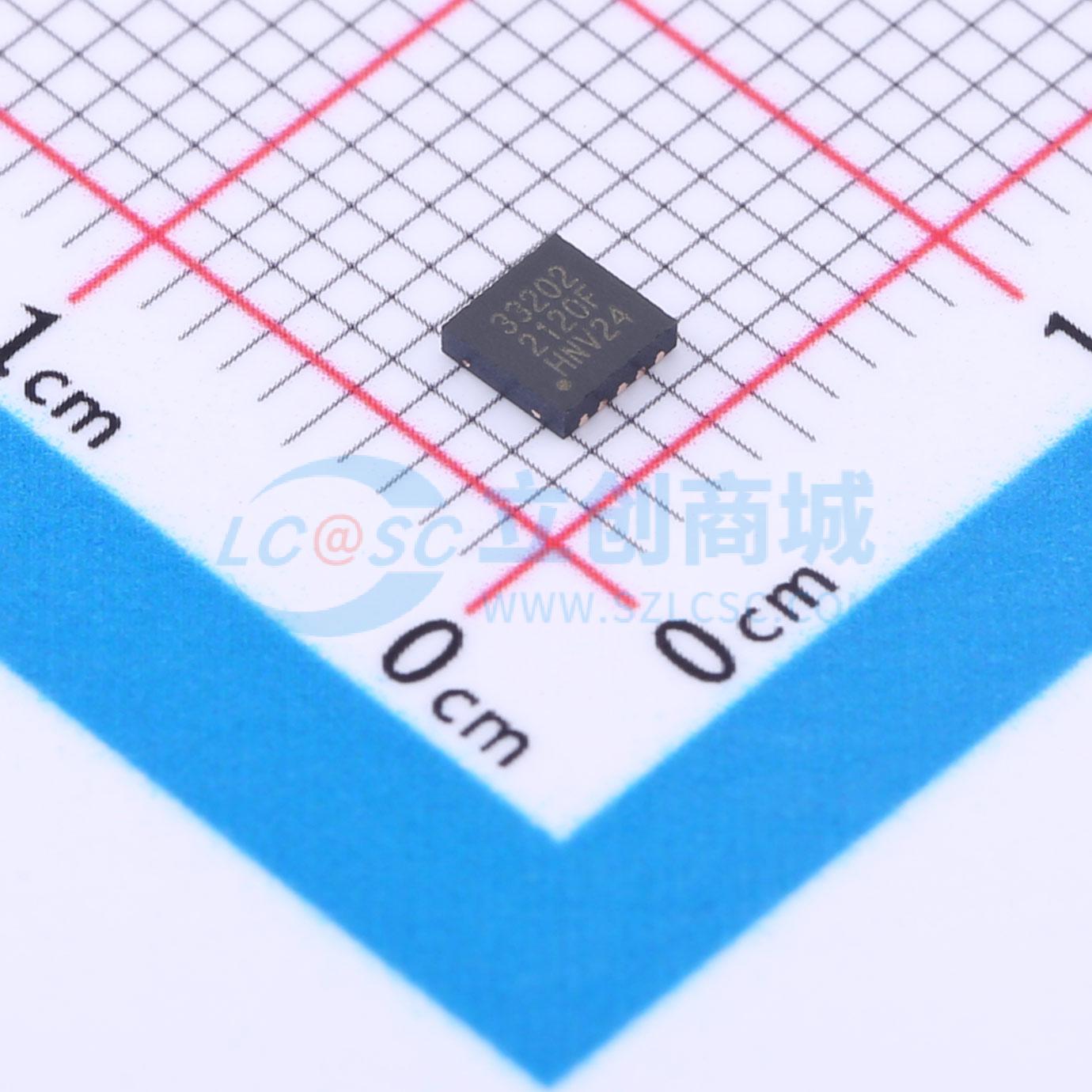

温馨提醒：图片仅供参考，商品以实物为准
XR33202EEHBTR-F
宽电源RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能RS-485/RS-422收发器，支持3.0V至5.5V电源电压和1.65V至5.5V I/O逻辑接口，最大数据速率为20Mbps。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR33202EEHBTR-F
- 商品编号
- C2671399
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 20Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 600uA | |
| 通讯模式 | 半双工 |
商品概述
XR33202是一款高性能的RS-485/RS-422收发器，旨在满足当今便携式/手持设备、过程控制和工业设备环境中日益增长的系统需求。该器件具有宽电源范围（3.0V至5.5V），最大数据传输速率为20Mbps，并且具有1.65V至5.5V的I/O逻辑电源，简化了多电压系统的接口要求。
接收器包含完整的故障安全电路，确保在接收器输入开路、短路或未驱动时输出逻辑高电平。XR33202接收器的输入阻抗至少为96kΩ（1/8单位负载），允许总线上连接超过256个设备。
驱动器受到短路检测和热关断保护，在关断或断电时保持高阻态。XR33202没有斜率限制功能，适用于需要高达20Mbps数据速率的高速应用。
DE和RE引脚包括热插拔电路，以防止上电或带电插入期间总线上的虚假转换，并且可以进入1μA低电流关断模式以实现极低功耗。
XR33202是一款半双工设备，最大数据传输速率为20Mbps。它采用10引脚DFN封装。
应用领域
- 便携和手持设备
- 工业及过程控制设备
- 销售点设备
- 建筑安全与自动化
