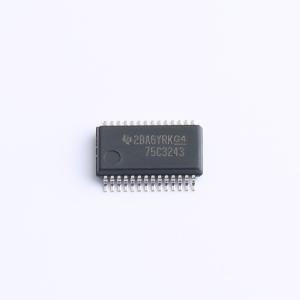

SN75C3243DBR

SN65C3243, SN75C3243 符合RS-232的3V至5.5V多通道线路驱动器和接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 符合RS-232标准的3V至5.5V多通道线路驱动器和接收器，支持250kbit/s至1Mbit/s的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: SN75C3243DBR
商品编号: C2671407
商品封装: SSOP-28-208mil
包装方式: 编带
商品毛重: 0.318克(g)

商品参数

商品概述

SN65C3243 和 SN75C3243 包含三个线路驱动器、五个线路接收器和一个具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护功能的双电荷泵电路。该器件可在异步通信控制器和串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由3V 至 5.5V 单电源供电。另外，该器件包括一个始终有效同相输出 (ROUT2B)，这使得使用振铃指示的应用能够在器件断电的情况下发送数据。该器件以高达1Mbit/s 的数据信号传输速率运行，具有从 24V/μs 至150V/μs 的更高压摆率范围。

商品特性

由 3V 至 5.5V VCC 电源供电
始终有效同相接收器输出 (ROUT2B)
低待机电流：1μA（典型值）
外部电容器：4×0.1μF
接受 5V 逻辑输入及 3.3V 电源
可与 SN65C3238、SN75C3238 互操作
支持 250kbit/s 至 1Mbit/s 的运行速度
使用人体放电模型 (HBM) 时，RS - 232 总线引脚 ESD 保护大于 ±15kV

应用领域

电池供电型系统
个人电子产品
笔记本电脑
便携式计算机
掌上电脑
手持设备

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	3
	接收器数	5
	数据速率	1Mbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	1.2mA
