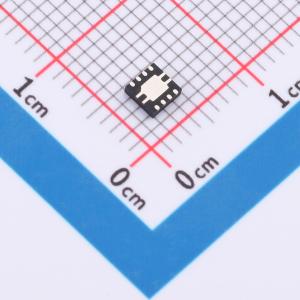

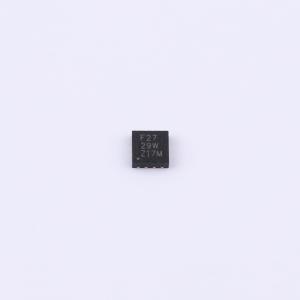

ADS7827IDRBR

高速微功耗采样模数转换器，具备宽工作电压、轨到轨伪差分输入、微功耗自动掉电和SPI兼容串行接口，适用于电池供电和远程数据采集系统

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADS7827 5.25V 至 2.7V、8 位、250KSPS、同步串行 ADC
品牌名称: TI(德州仪器)
商品型号: ADS7827IDRBR
商品编号: C2670149
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 1.88克(g)

商品参数

商品概述

ADS7826/27/29 是一系列 10/8/12 位采样模数转换器（A/D），在 2.7 V 电源电压下有可靠的规格保证。即使在全采样率下运行，其功耗也极低。在较低的转换速率下，该器件的高速特性使其大部分时间可处于掉电模式——在 7.5 kHz 时功耗低于 60 μW。 ADS7826/27/29 还具备 2.0 V 至 5 V 的工作电压范围、同步串行接口和差分输入等特性。参考电压可设置在 50 mV 至 VCC 范围内的任意电平。超低功耗和小封装尺寸使 ADS7826/27/29 系列非常适合电池供电系统。它也非常适用于远程数据采集模块、同步多通道系统和隔离数据采集。ADS7826/27/29 系列采用 3×3 8 引脚 PDSO（SON，与 QFN 尺寸相同）封装。

商品特性

低电源电压（2.7 V VCC）下的高吞吐量 – ADS7829：12 位 125 ksps – ADS7826：10 位 200 ksps – ADS7827：8 位 250 ksps
极宽的工作电源电压范围：2.7 V 至 5.25 V（性能降低时低至 2.0 V）
轨到轨、伪差分输入
宽参考电压范围：50 mV 至 VCC
微功耗自动掉电： – 在 75 kHz、2.7 V VCC 时功耗低于 60 μW
低掉电电流：最大 3 μA
超小芯片级封装：8 引脚 3 x 3 PDSO（SON，与 QFN 尺寸相同）
SPI 兼容串行接口

应用领域

电池供电系统
远程数据采集
隔离数据采集
同步采样、多通道系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	8
	采样率	250kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+85℃

	属性	参数值
	信噪比	50dB
	时钟/振荡器	外置
	时钟频率(fc)	10kHz~3MHz
	基准电压源	外置
	可变增益	-
	ADC架构	SAR
	静态电流	-
	功能特性	同步采样；多路复用器
