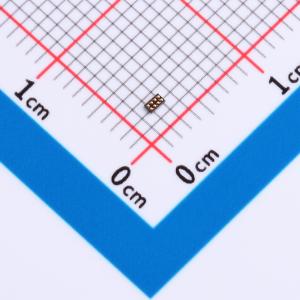

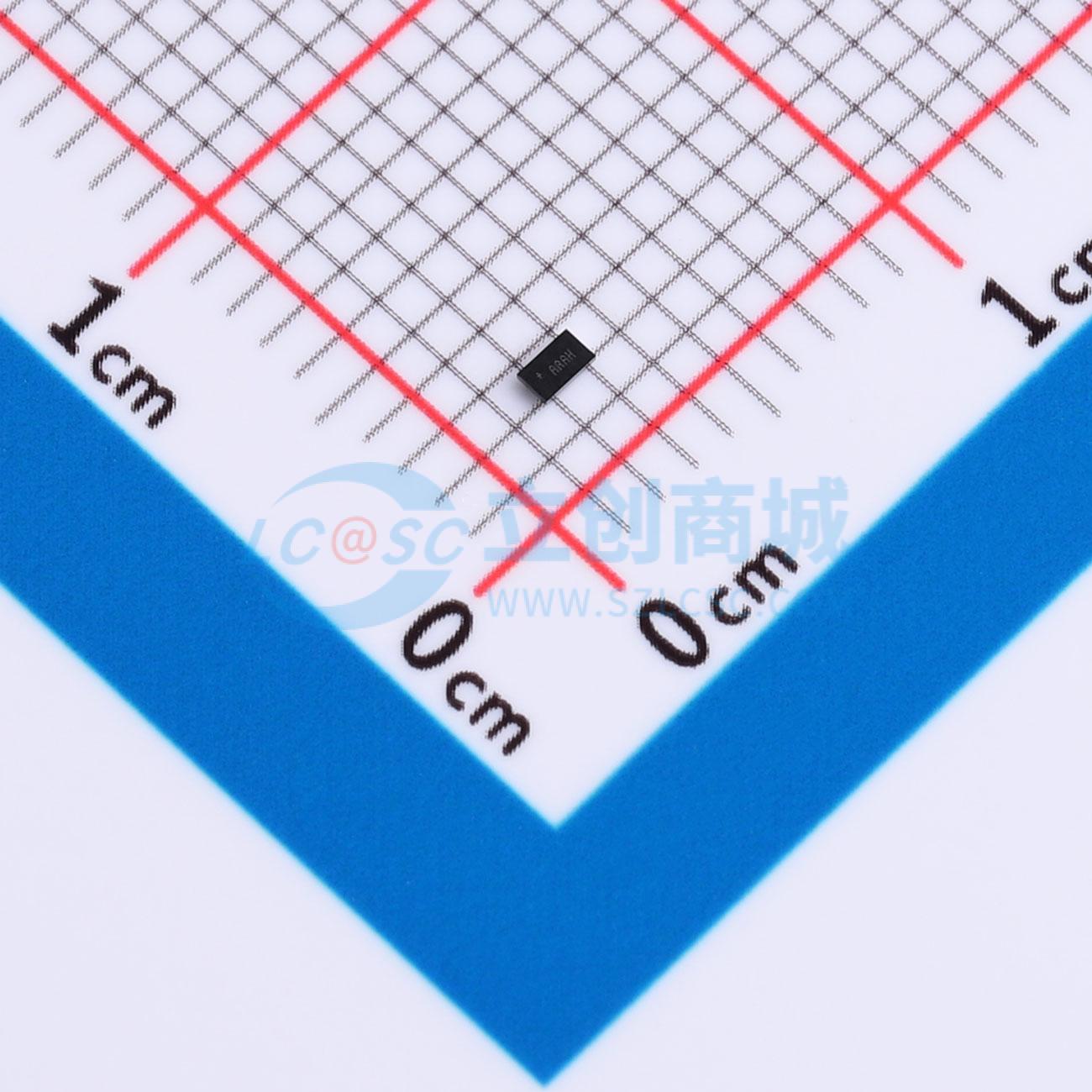

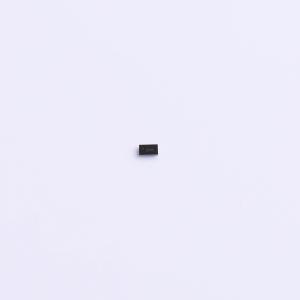

温馨提醒：图片仅供参考，商品以实物为准
MAX19777AZA+T
3Msps低功耗串行12位ADC
- 描述
- MAX19777是一款12位、紧凑型、高速、3Msps转换率、低功耗的逐次逼近寄存器模数转换器(ADC)。该高性能ADC包括高动态范围采样保持电路以及高速串行。
- 商品型号
- MAX19777AZA+T
- 商品编号
- C2670155
- 商品封装
- UTWLP-8(0.9x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.410204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 3MHz | |
| 通道数 | 2 | |
| 工作电压 | 2.2V~3.3V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 72.5dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 480kHz~48MHz；48MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 1.3uA |
商品概述
MAX19777是一款12位、紧凑型、高速、低功耗逐次逼近型模数转换器（ADC）。这款高性能ADC集成了高动态范围采样保持器和高速串行接口。 MAX19777的特点是采用2:1多路复用器（MUX）将双单端模拟输入连接到ADC内核。 该ADC的供电电压范围为2.2V至3.3V，在3Msps采样率下仅消耗6.2mW功率。该器件具备完全掉电模式和快速唤醒功能，以实现最佳电源管理，还配备高速三线串行接口。三线串行接口可直接连接SPI、QSPI和MICROWIRE设备，无需外部逻辑。 出色的动态性能、低电压、低功耗、易用性和小封装尺寸，使该转换器非常适合便携式、电池供电的数据采集应用，以及其他对低功耗和小空间有要求的应用。 这款ADC采用8引脚晶圆级封装（WLP）。该器件的工作温度范围为-40°C至+125°C。
商品特性
- 3Msps转换速率，无流水线延迟
- 12位分辨率
- 2通道单端模拟输入
- 低噪声，信噪比72.5dB
- 2.2V至3.3V供电电压，低功耗 • 3Msps时功耗6.2mW • 2.5μA/ksps极低功耗 • 掉电电流2μA
- 兼容SPI/QSPI/MICROWIRE的串行接口
- 8引脚、0.857mm x 1.431mm WLP封装，宽温度范围-40°C至+125°C
应用领域
- 数据采集
- 便携式数据记录
- 医疗仪器
- 电池供电系统
- 通信系统
- 汽车系统
