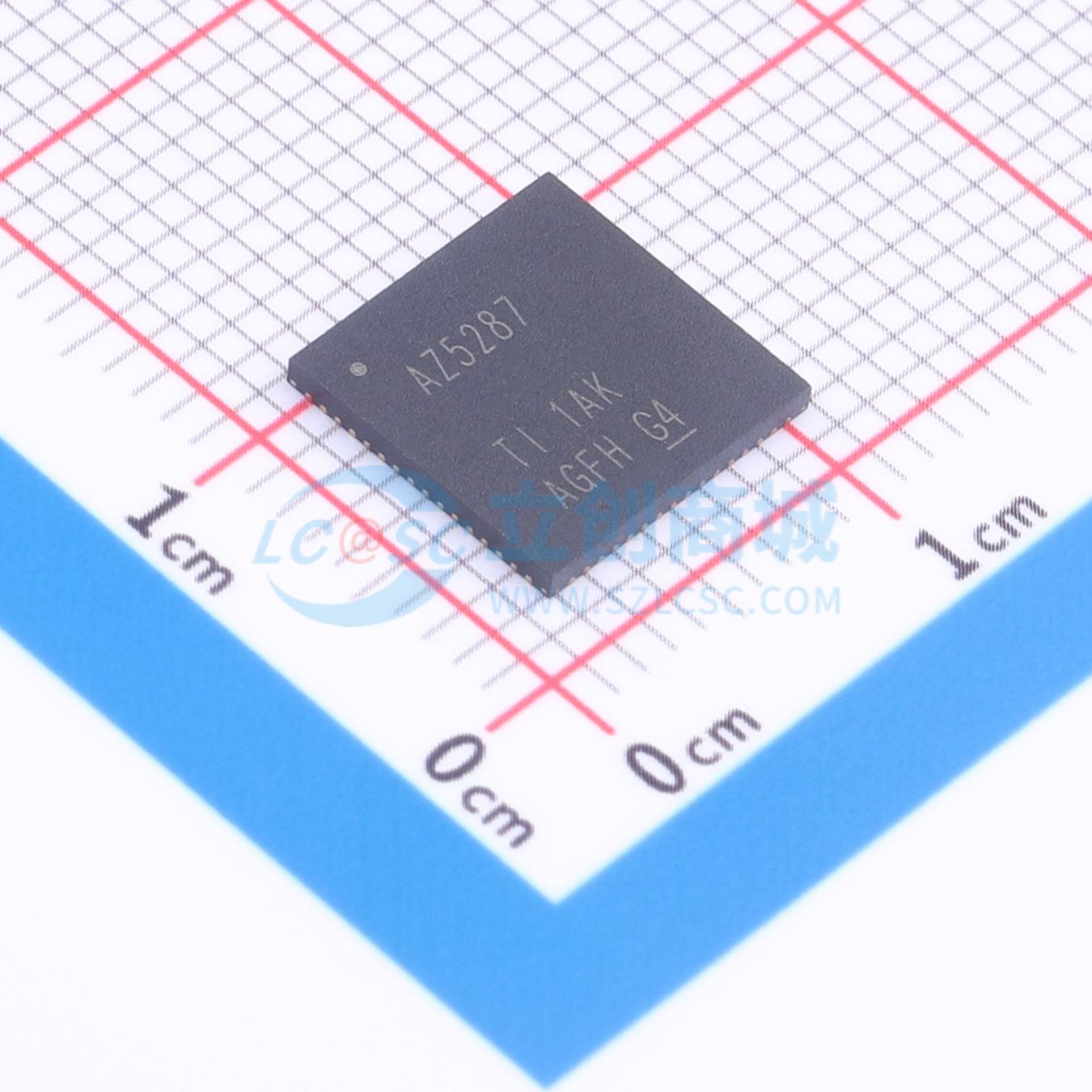

ADS5287IRGCT
ADS5287IRGCT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS5287是一款高性能、低功耗的八通道模数转换器(ADC)。提供9mm×9mmQFN封装，具有串行低压差分信号(LVDS)输出和多种可编程特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS5287IRGCT
- 商品编号
- C2669814
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 10位 | |
| 采样率 | 65MHz | |
| 通道数 | 8 | |
| 工作电压 | 3.3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | LVDS | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADS5287是一款高性能、低功耗的八通道模数转换器（ADC）。它采用9mm × 9mm QFN封装，具备串行低压差分信号（LVDS）输出和多种可编程特性，可高度定制以适用于广泛的应用场景，并提供了前所未有的系统集成水平。ADS5287的工作温度范围为工业级的-40°C至+85°C。
商品特性
- 速度和分辨率等级：10位、65MSPS
- 功耗：30MSPS时每通道46mW；40MSPS时每通道53mW；50MSPS时每通道62mW；65MSPS时每通道74mW
- 中频10MHz时信噪比为61.7dBFS
- 模拟输入满量程范围：2VPP
- 低频噪声抑制模式
- 一个时钟周期内实现6dB过载恢复
- 外部和内部（微调）参考
- 3.3V模拟电源，1.8V数字电源
- 单端或差分时钟：时钟占空比校正电路（DCC）
- 可编程数字增益：0dB至12dB
- 串行DDR LVDS输出
- 可编程LVDS电流驱动、内部端接
- 用于启用输出捕获的测试模式
- 直偏置二进制或补码输出
- 封装选项：9mm × 9mm QFN - 64
应用领域
- 医学成像
- 无线基站基础设施
- 测试与测量仪器
