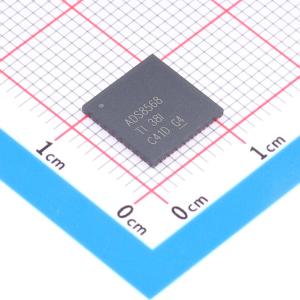

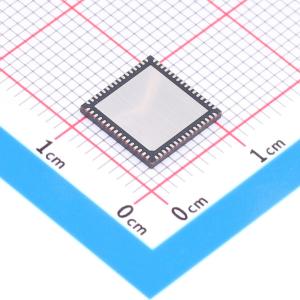

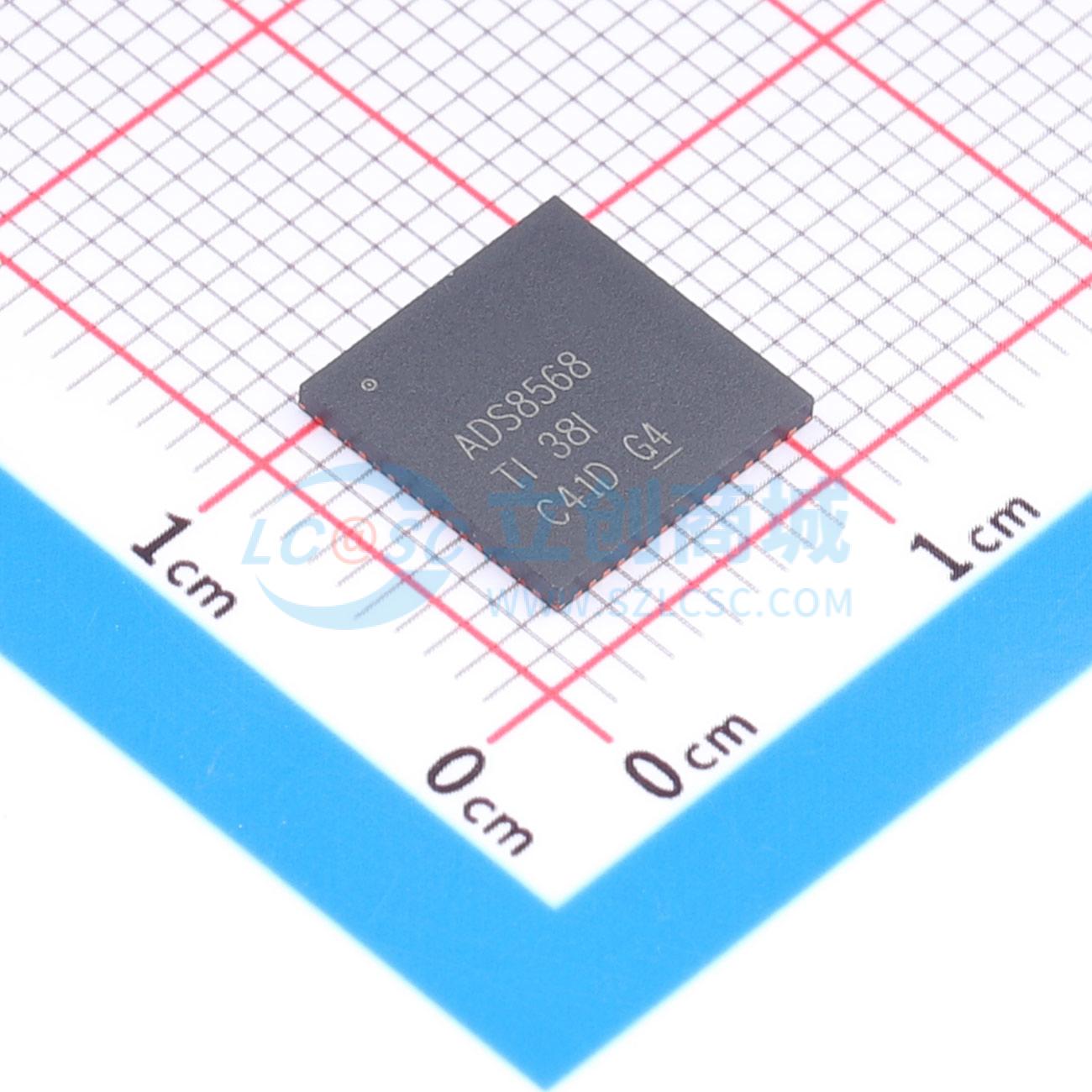

ADS8568SRGCT

12位、14位和16位8通道同时采样ADC

描述: 12位、14位和16位8通道同时采样ADC
品牌名称: TI(德州仪器)
商品型号: ADS8568SRGCT
商品编号: C2669840
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS85x8 具备8 个基于逐次逼近寄存器(SAR) 的低功耗12 位、14 位或16 位模数转换器(ADC)，每个ADC 都配有真正的双极输入。这些通道分组为四对，能够以高达650kSPS 的速率同时采集信号。这些器件允许选择并行或串行接口，并且支持菊花链连接。可编程基准允许处理幅值最高可达 ±12V 的模拟输入信号。ADS85x8 系列采用64 引脚超薄四方扁平无引线(VQFN) 和薄型四方扁平(LQFP) 封装，并且支持自动休眠模式，可最大限度地降低功耗。整个系列的额定工作温度范围为 -40°C 至 +125°C。

商品特性

12 位、14 位和16 位ADC 系列（各成员器件的引脚和软件彼此兼容）
每通道的最大数据速率：ADS8528：650kSPS (PAR) 或 480kSPS (SER)；ADS8548：600kSPS (PAR) 或 450kSPS (SER)；ADS8568：510kSPS (PAR) 或 400kSPS (SER)
出色的交流性能：信噪比：ADS8528：73.9dB；ADS8548：85dB；ADS8568：91.5dB；总谐波失真：ADS8528：–89dB；ADS8548：–91dB；ADS8568：–94dB
可编程、经缓冲的内部基准：0.5V–2.5V 或0.5V–3.0V，最高支持±12V 的输入电压范围
可选并行或串行接口
采用自动休眠模式的可扩展低功耗操作：10kSPS 时仅为32mW
可在扩展工业温度范围内完全额定运行

应用领域

保护中继器
电源质量测量
多轴电机控制
可编程逻辑控制器
工业数据采集

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	510kHz
	通道数	8
	工作电压	4.5V~5.5V
	接口类型	串行；并行
	差分输入	否

	属性	参数值
	积分非线性	4.5LSB
	工作温度	-40℃~+125℃
	信噪比	91.5dB
	基准电压源	内置；外置
	基准电压源温漂	10ppm/℃
	ADC架构	SAR
