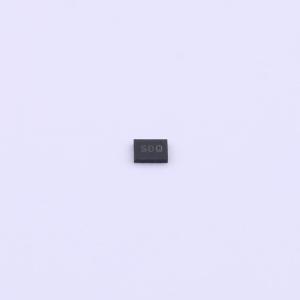

温馨提醒：图片仅供参考，商品以实物为准

ADS1118IRUGT

ADS1118 具有内部基准和温度传感器的兼容SPI的16位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1118 具有 PGA、振荡器、基准电压、温度传感器和 SPI 的 16 位、860SPS、4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1118IRUGT
商品编号: C2669851
商品封装: X2-QFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	128Hz；8Hz；64Hz；16Hz；32Hz；250Hz；475Hz；860Hz
	静态电流	500nA
	全量程范围(FSR)	2.048V

商品概述

ADS1118是一款精密、低功耗、16位模数转换器(ADC)，提供测量采用超小型无引线X2QFN-10封装或VSSOP-10封装的传感器最常见信号所需的所有功能。ADS1118集成了可编程增益放大器(PGA)、电压基准、振荡器和高精度温度传感器。这些功能以及2V至5.5V的宽电源电压范围，使得ADS1118非常适合功率受限和空间受限的传感器测量应用。 ADS1118数据转换速率最高可达每秒860次采样(SPS)。PGA的输入范围为±256mV至±6.144V，能够以高分辨率测量大信号和小信号。该器件通过输入多路复用器(MUX)测量双路差分输入或四路单端输入。高精度温度传感器用于系统级温度监控或对热电偶进行冷结点补偿。 ADS1118可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后自动断电。在空闲状态下，单次模式会显著降低流耗。所有数据均通过串行外设接口(SPI)进行传输。ADS1118的额定工作温度范围为 -40°C至 +125°C。

商品特性

超小型X2QFN封装：2mm×1.5mm×0.4mm
宽电源电压范围：2V至5.5V
低流耗：连续模式：只有150μA；单冲模式：汽车断电
可编程数据传输速率：8SPS至860SPS
单周期稳定
内部低漂移电压基准
内部温度传感器：在0°C至70°C范围内误差最大值为0.5°C
内部振荡器
内部可编程增益放大器(PGA)
四路单端或两个差分输入

应用领域

温度测量：热电偶测量、冷结点补偿、热敏电阻测量
便携式仪表
工厂自动化和过程控制

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	8Hz
	通道数	2
	工作电压	2V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	1LSB
	工作温度	-40℃~+125℃
