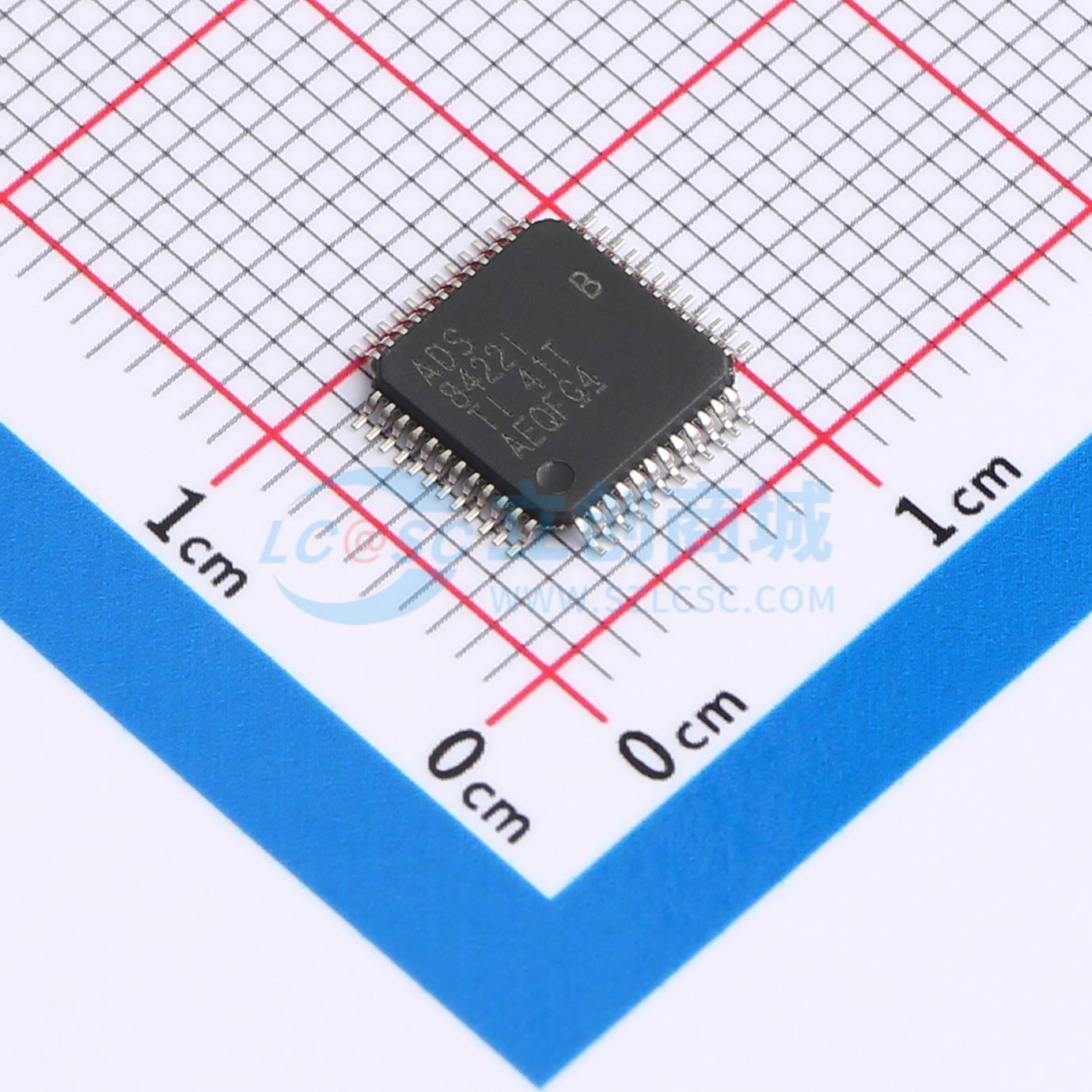

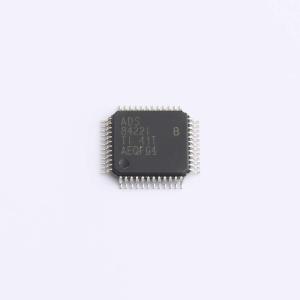

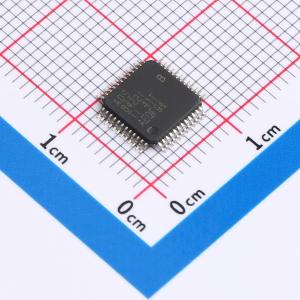

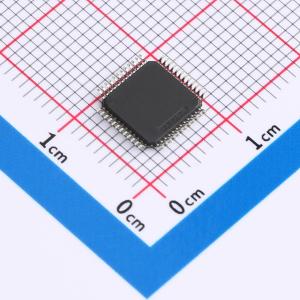

ADS8422IBPFBT

16bit 、4MSPS、伪双极性、全差分输入、带并行接口的微功耗采样模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8422 具有参考、伪双极和全差动输入的 16 位 4MSPS 并行 ADC
品牌名称: TI(德州仪器)
商品型号: ADS8422IBPFBT
商品编号: C2669832
商品封装: TQFP-48(7x7)
包装方式: 编带
商品毛重: 2.35克(g)

商品参数

商品概述

ADS8422是一款16位、4 MHz的A/D转换器，内置4.096 V基准电压源。该器件包含一个基于电容的16位多位逐次逼近寄存器（SAR）A/D转换器，具备固有采样保持功能。该转换器拥有完整的16位接口，也提供8位选项，必要时可通过两个8位读取周期读取数据。 ADS8422具有全差分、准双极性输入。它采用48引脚TQFP封装，工作温度范围为工业级的 -40°C至 +85°C。

商品特性

全差分输入，准双极性输入范围为 -4 V至 +4 V
4 MSPS采样率下16位无杂散动态范围（NMC）
典型积分非线性（INL）为1 LSB
输入频率为100 kHz时，典型信噪比（SNR）为92 dB，典型总谐波失真（THD）为 -102 dB
内置4.096 V基准电压源和基准缓冲器，REFIN/2可用于设置模拟输入共模电压
零延迟
高速并行接口
具备单电源工作能力
低功耗：4 MHz时典型功耗为155 mW
灵活的掉电模式
引脚排列与ADS8412/8402相似
48引脚9×9 TQFP封装

应用领域

密集波分复用（DWDM）
仪器仪表高速、高分辨率、零延迟数据采集系统
传感器接口
医疗仪器
频谱分析自动测试设备（ATE）

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	4MHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	并行
	差分输入	是
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	92dB
	时钟/振荡器	内置
	基准电压源	内置
	基准电压源温漂	6ppm/℃
	ADC架构	SAR
	静态电流	5uA
