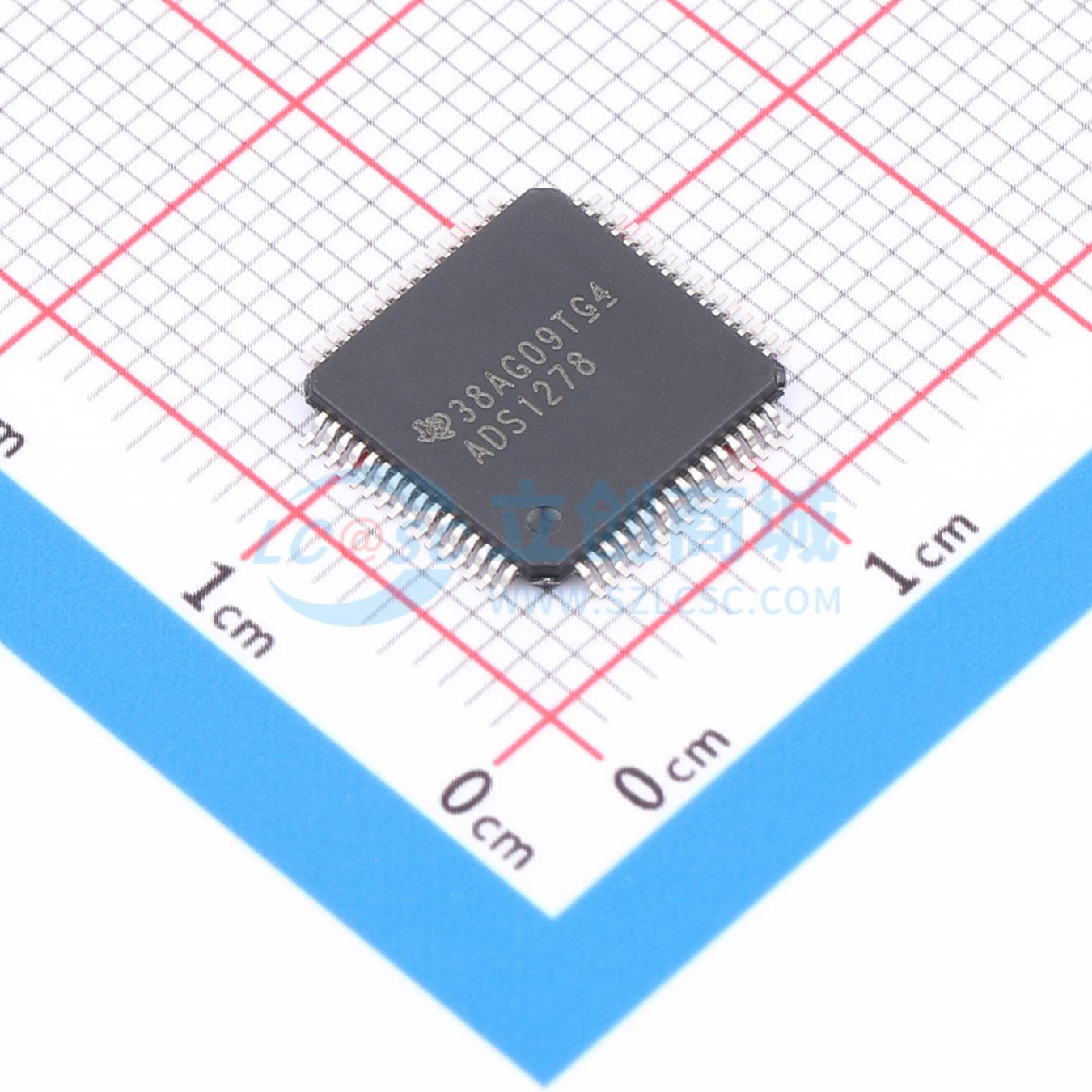

温馨提醒：图片仅供参考，商品以实物为准

ADS1278IPAPT

四路/八路同时采样，24bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1278 适用于宽带宽应用的 24 位、144kSPS 8 通道同步采样 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1278IPAPT
商品编号: C2669831
商品封装: LQFP-64-EP(10x10)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS1274（四路）和 ADS1278（八路）是 24 位 ΔΣ 模数转换器（ADC），数据速率高达 144k 样本每秒（SPS），可同时对四个或八个通道进行采样。这两款器件采用相同的封装，支持直接替换扩展。

传统上，具有良好漂移性能的工业 ΔΣ ADC 使用通带衰减较大的数字滤波器。因此，它们的信号带宽有限，大多适用于直流测量。音频应用中的高分辨率 ADC 提供了更大的可用带宽，但失调和漂移指标明显弱于相应的工业级产品。ADS1274 和 ADS1278 结合了这两类转换器的特点，可实现具有出色直流和交流指标的高精度工业测量。

高阶斩波稳定调制器实现了极低的漂移和低带内噪声。片上抽取滤波器可抑制调制器和信号的带外噪声。这些 ADC 可提供高达奈奎斯特速率 90% 的可用信号带宽，纹波小于 0.005dB。

四种工作模式可优化速度、分辨率和功耗。所有操作均通过引脚直接控制，无需对寄存器进行编程。这些器件在扩展工业温度范围（-40°C 至 +105°C）内进行了全面的规格测试，采用 HTQFP - 64 PowerPAD 封装。

商品特性

可同时测量四个/八个通道，数据速率高达 144kSPS
交流性能：70kHz 带宽
111dB 信噪比（高分辨率模式）
–108dB 总谐波失真
直流精度：0.8μV/°C 失调漂移
1.3ppm/°C 增益漂移
可选工作模式：
- 高速模式：144kSPS，106dB 信噪比
- 高分辨率模式：52kSPS，111dB 信噪比
- 低功耗模式：52kSPS，每通道 31mW
- 低速模式：10kSPS，每通道 7mW
线性相位数字滤波器
SPI 或帧同步串行接口
低采样孔径误差
调制器输出选项（数字滤波器旁路）
模拟电源：5V
数字内核：1.8V
I/O 电源：1.8V 至 3.3V

应用领域

振动/模态分析
多通道数据采集
声学/动态应变计
压力传感器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	144kHz
	通道数	8
	工作电压	5V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	-
	工作温度	-40℃~+105℃
	信噪比	111dB
	时钟频率(fc)	100kHz~37MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	10.547kHz；144kHz；52.734kHz
