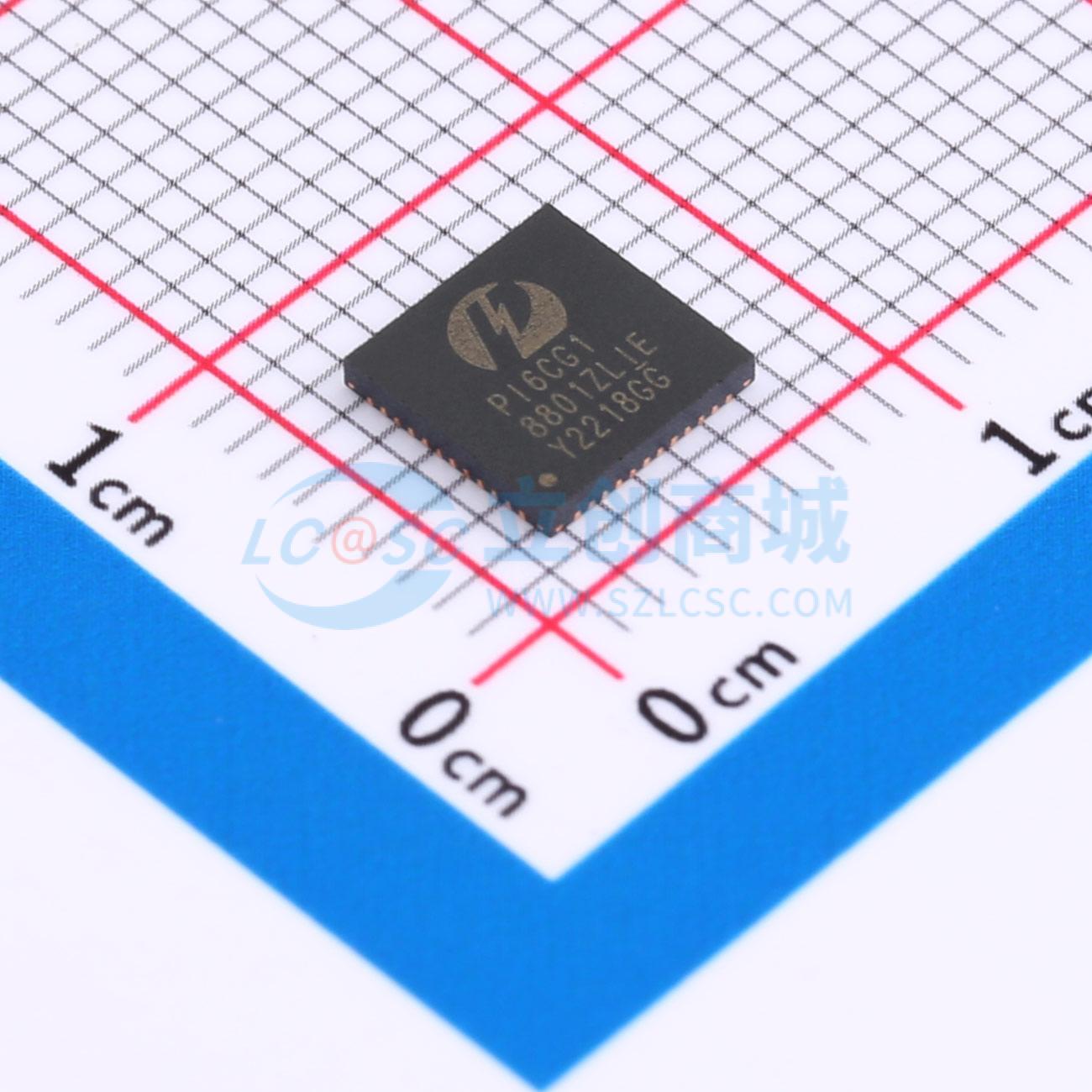

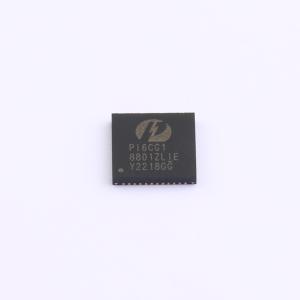

温馨提醒：图片仅供参考，商品以实物为准
PI6CG18801ZLIEX
超低功耗8输出PCIe时钟发生器，带片上终端
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一款8输出的超低功耗PCIe Gen1/Gen2/Gen3/Gen4时钟发生器。它使用25MHz晶体或CMOS参考作为输入，以产生具有片上终端的100MHz低功耗差分HCSL输出。片上终端可节省32个外部电阻，并使布局更简单。还提供一个额外的缓冲参考输出，作为其他电路的低噪声参考。它采用专有的PLL设计，以实现满足PCIe Gen1/Gen2/Gen3/Gen4要求的超低抖动。它还通过跳线引脚或SMBUS提供各种选项，如不同的压摆率和幅度，以便用户可以轻松配置设备，为其单个电路板获得优化性能。该设备还支持可选的扩频选项，以减少各种应用的电磁干扰。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI6CG18801ZLIEX
- 商品编号
- C2662593
- 商品封装
- QFN-48(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.266667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 25MHz | |
| 工作电压 | 1.7V~1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 8 | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款8输出的极低功耗PCIe Gen1/Gen2/Gen3/Gen4时钟发生器。它使用25MHz晶体或CMOS参考信号作为输入，通过片上终端生成100MHz低功耗差分HCSL输出。片上终端可节省32个外部电阻，使布局更轻松。此外，还提供一个缓冲参考输出，为其他电路提供低噪声参考。 它采用专有PLL设计，实现极低抖动，满足PCIe Gen1/Gen2/Gen3/Gen4要求。通过跳线引脚或SMBUS，它还提供不同压摆率和幅度等多种选项，方便用户轻松配置设备，为其各自的电路板获得优化性能。该器件还支持可选的扩频选项，以降低各种应用中的电磁干扰。
商品特性
- 1.8V电源电压
- 晶体/CMOS输入：25MHz
- 8个带片上终端的差分低功耗HCSL输出
- 独立输出使能
- 参考CMOS输出
- 每个输出的可编程压摆率和输出幅度
- 差分输出在PLL锁定前被阻断
- 差分输出可选0%、-0.25%或0.5%扩频
- 可通过跳线引脚或SMBus进行配置
- 支持3.3V容限的SMBus接口
- 极低抖动输出
- 差分周期抖动<50ps
- 差分输出间偏斜<60ps
- 符合PCIe Gen1/Gen2/Gen3/Gen4标准
- CMOS参考输出相位抖动<1.5ps RMS
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装（无铅且环保）：48引脚6×6mm TQFN
