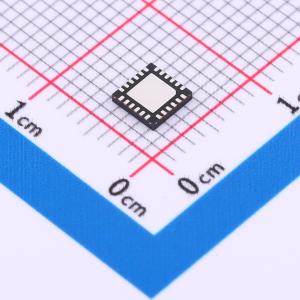

温馨提醒：图片仅供参考，商品以实物为准

LMX2485SQX/NOPB

3GHz 三角积分低功耗双 PLLatinum 频率合成器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMX2485 用于射频个人通信的 500MHz 至 3GHz Δ-Σ 低功耗双路 PLL
品牌名称: TI(德州仪器)
商品型号: LMX2485SQX/NOPB
商品编号: C2662616
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

	属性	参数值
	输出通道数	-
	工作温度	-40℃~+85℃
	时钟/振荡器	外置

商品概述

LMX2485器件是一款低功耗、高性能的delta-sigma小数N PLL，带有一个辅助整数N PLL。采用delta-sigma架构，较低偏移频率处的小数杂散被推至环路带宽之外的较高频率处。将近杂散和相位噪声能量推至较高频率的能力是调制器阶数的直接函数。与模拟补偿不同，LMX2485采用的数字反馈技术对温度变化和晶圆加工差异具有很强的抗性。LMX2485的delta-sigma调制器可编程至四阶，这使设计人员能够选择最佳的调制器阶数，以满足系统的相位噪声、杂散和锁定时间要求。用于对LMX2485进行编程的串行数据通过三线、高速（20 MHz）MICROWIRE接口传输。LMX2485具有精细的频率分辨率、低杂散、快速的编程速度，并且可通过单字写入来改变频率。这使其非常适合直接数字调制应用，在这些应用中，N计数器直接用信息进行调制。LMX2485采用24引脚、4.0 x 4.0 x 0.8 mm的WQFN封装。

商品特性

用于较低分频的四倍模数预分频器：射频PLL：8/9/12/13或16/17/20/21；中频PLL：8/9或16/17
先进的delta-sigma小数补偿
12位或22位可选小数模数，高达四阶可编程delta-sigma调制器
改善锁定时间的特性
带集成超时计数器的快速锁定/减少周期滑移，仅需单字写入
宽工作范围
实用特性
数字锁定检测输出、硬件和软件掉电控制、片上输入频率倍增器
射频鉴相器频率高达50 MHz
2.5至3.6 V工作电压，ICC = 5.0 mA

应用领域

蜂窝电话和基站
直接数字调制应用
卫星和有线电视调谐器
WLAN标准

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	3000MHz
	工作电压	2.5V~3.6V
