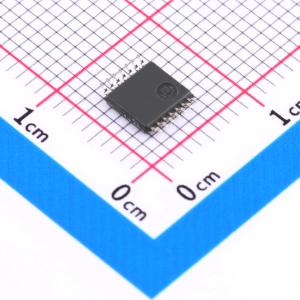

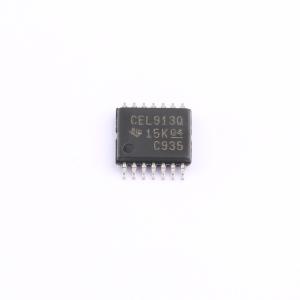

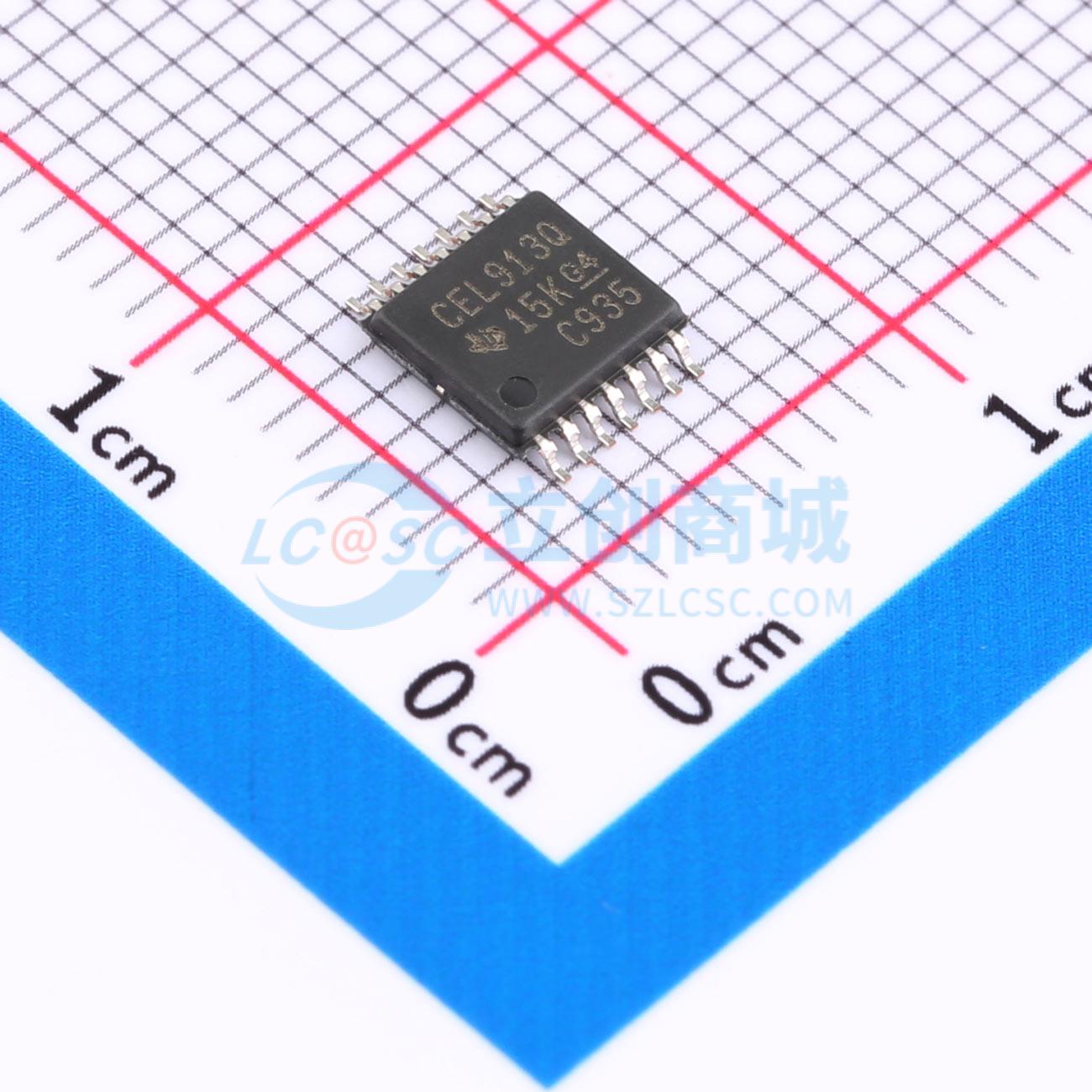

CDCEL913IPWRQ1

CDCE913-Q1和CDCEL913-Q1器件是基于模块化锁相环（PLL）的可编程时钟合成器。这些器件提供灵活的可编程选项，如输出时钟、输入信号和控制引脚，以便用户可以根据自身规格配置CDCEx913-Q1。 CDCEx913-Q1可从单个输入频率生成多达三个输出时钟，从而节省电路板空间和成本。此外，凭借多个输出，该时钟发生器可以用一个时钟发生器替代多个晶体。这使得该器件非常适合用于信息娱乐系统中的主机和远程信息处理应用，以及ADAS中的摄像头系统，因为这些平台正朝着更小、更具成本效益的系统发展。 此外，通过集成的可配置PLL，每个输出都可以在系统内编程为高达230 MHz的任意时钟频率。该PLL还支持具有可编程向下和中心扩展的扩频时钟（SSC）。这提供了更好的电磁干扰（EMI）性能，使客户能够通过CISPR-25等行业标准。 使用三个用户定义的控制引脚可以进行频率编程和SSC的定制。这消除了使用额外接口来控制时钟的需求。还可以根据用户需求定义特定的上电和下电序列。

• 适用于汽车应用
• 通过AEC-Q100认证，结果如下：
  • 器件温度等级
    • CDCE913-Q1为1级：环境工作温度-40℃至+125℃
    • CDCEL913-Q1为3级：环境工作温度-40℃至+85℃
  • 器件HBM ESD分类等级为H2
  • 器件CDM ESD分类等级为C6
• 系统内可编程性和EEPROM
  • 串行可编程易失性寄存器
  • 非易失性EEPROM用于存储客户设置
• 灵活的输入时钟概念
  • 外部晶体：8 MHz至32 MHz
  • 片上VCXO：牵引范围±150 ppm
  • 高达160 MHz的单端LVCMOS
• 可自由选择高达230 MHz的输出频率
• 低噪声PLL内核
  • 集成PLL环路滤波器组件
  • 低周期抖动（典型值50 ps）
• 独立的输出电源引脚
  • CDCE913-Q1：3.3 V和2.5 V
  • CDCEL913-Q1：1.8 V
• 灵活的时钟驱动器
  • 三个用户定义的控制输入[S0、S1、S2]，例如，SSC选择、频率切换、输出使能或掉电
  • 为视频、音频、USB、IEEE1394、RFID、WLAN、以太网和GPS生成高精度时钟
  • 生成与TI-DaVinci、OMAP、DSP配合使用的常用时钟频率
  • 可编程SSC调制
  • 支持0 ppm时钟生成
• 1.8 V器件电源
• 采用TSSOP封装的开发和编程套件，便于PLL设计和编程（TI Pro-Clock）

• 仪表盘
• 主机
• 导航系统
• 高级驾驶辅助系统（ADAS）
