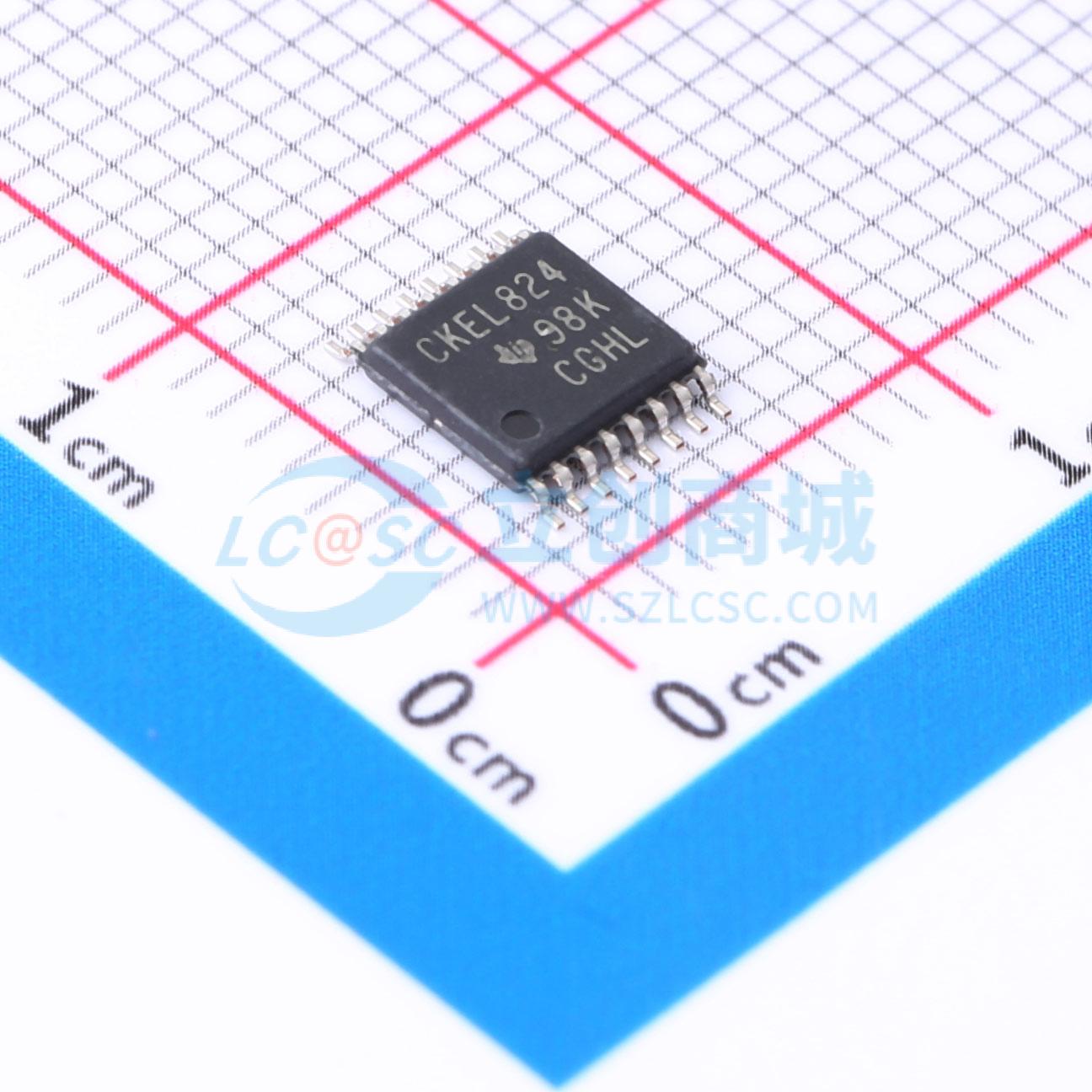

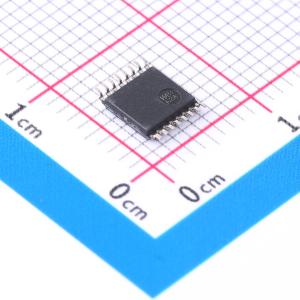

CDCEL824PWR

CDCEL824 是一款基于锁相环(PLL) 的模块化、低成本、高性能可编程时钟合成器/乘法器/除法器。该器件最多可从单输入频率中生成四个输出时钟。在系统内最多可使用两个独立可配置PLL 在任何时钟频率下（最高可达201MHz）对各输出进行编程。 CDCEL824 具备一个独立的输出电源引脚VDDOUT，其电压为1.8V。 此输入接受一个外部晶振或LVCMOS 时钟信号。对于晶振输入，片上负载电容足以满足大多数应用的要求。负载电容值可在0pF 至20pF 的范围内设定。 例如，深M/N 分频比可从27MHz 基准输入频率中生成零ppm 音频/视频、网络互联（无线局域网(WLAN)、Bluetooth、以太网、全球定位系统(GPS)）或接口（通用串行总线(USB)、IEEE1394、记忆棒）时钟。 该器件会根据PLL 频率和分频器设置自动调整内部环路滤波器组件，从而使各PLL 具备较高稳定性和优化的抖动传输特性。 为了轻松实现器件自定义来满足应用需要，该器件支持使用非易失性EEPROM 进行编程。该器件预设为采用默认出厂配置，允许在安装于印刷电路板(PCB) 前按照另一种应用配置重新编程，或者通过系统内部编程进行重新编程。所有器件设置均可通过串行数据/串行时钟(SDA/SCL) 总线（一种二线制串行接口）进行编程。 三个可自由编程的控制输入（S0、S1 和S2）可用于选择不同频率或其他控制功能，包括将输出禁用为低电平、在高阻抗状态下输出、断电以及PLL 旁路等。 CDCx824 可在1.8V 电压的作用下运行，其运行温度范围为 -40°C 至 85°C 。

• 灵活的时钟驱动器
• 3 个用户定义的控制输入[S0/S1/S2]：例如，开关频率、输出使能或断电
• 启用0-PPM 时钟生成
• 系统内可编程性和EEPROM
• 串行可编程易失性寄存器非易失性EEPROM 以存储客户设置
• 灵活的输入计时理念
• 外部晶振：20MHz 至30MHz
• 单端低电压互补金属氧化物半导体(LVCMOS) 高达130MHz
• 高达201MHz 的可选输出频率
• 低噪声PLL 内核
• 集成了PLL 环路滤波器组件低周期抖动（典型值为80ps）
• 1.8V 器件电源
• 温度范围： -40°C 至 85°C

• 激光测距应用
