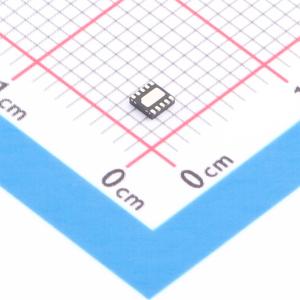

5L1503L-000NVGI8

5L1503 是一系列小尺寸可编程时钟发生器，适用于低功耗、消费级、电池供电的应用、可穿戴设备和智能设备。 该器件采用 1P L+DCO 架构设计，具备外部基频晶体或时钟输入。该器件最多可提供 3 种不同的频率输出。5L1503 内置了主动节能（PPS）和超低功耗 DCO 等独特功能，可支持系统以 32.768kHz 频率进行日期/时间计时。动态频率控制（DFC）支持通过外部请求在四种不同的 PLL 频率之间动态切换，并对频率变化进行控制，减少频率过冲和下冲（ORT）。5L1503S 器件还可支持扩频时钟输出，以降低 EMI。 内部 OTP 存储器允许用户存储最多四种独立配置，这些配置在上电时无需编程即可加载。 5L1503 支持三个 VDDO 为 1.8V 的 LVCMOS 类型输出，以及各种幅度的时钟。支持低功耗 32.768kHz 时钟，电流消耗小于 1μA，可满足系统 RTC 参考时钟的需求。

• 主动节能（PPS）功能可在终端设备掉电模式下节省功耗
• 动态频率控制（DFC）功能允许编程最多 4 种不同频率并实现动态切换
• 多种输出时钟幅度（1V、1.1V、1.2V 和 1.8V），以支持低摆幅时钟要求
• 专用 32kHz 输出，有 6 种时钟幅度可选（5L1503L）
• 可通过 OTP 编程进行配置
• 支持扩频时钟（5L1503S）
• 1.8V 工作电源电压
• 2×2 mm 10-VFQFPN 封装

• 智能设备
• 手持式可穿戴设备应用
• 便携式消费类应用
