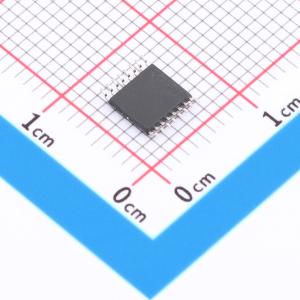

SN74LV4046APWR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高速硅栅CMOS器件，与CD4046B和CD74HC4046引脚兼容，符合JEDEC Std 7标准。是一个锁相环（PLL）电路，包含一个线性压控振荡器（VCO）和三个不同的相位比较器（PC1、PC2和PC3）。信号输入可以直接耦合到大电压信号，也可以（通过串联电容）间接耦合到小电压信号。自偏置输入电路使小电压信号保持在输入放大器的线性区域内。通过无源低通滤波器，可构成二阶环路PLL。通过使用线性运算放大器技术实现出色的VCO线性度。可应用于电信、数字锁相环和信号发生器等领域。
品牌名称: TI(德州仪器)
商品型号: SN74LV4046APWR
商品编号: C2662605
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

SN74LV4046A是一款高速硅栅CMOS器件，引脚与CD4046B和CD74HC4046兼容。该器件符合JEDEC标准7。 SN74LV4046A是一款锁相环（PLL）电路，包含一个线性压控振荡器（VCO）和三个不同的相位比较器（PC1、PC2和PC3）。每个比较器都有一个信号输入和一个比较器输入。信号输入可以直接连接到大电压信号，也可以通过串联电容间接连接到小电压信号。自偏置输入电路可使小电压信号保持在输入放大器的线性区域内。SN74LV4046A与一个无源低通滤波器配合，可构成一个二阶环路PLL。通过采用线性运算放大器技术，可实现出色的VCO线性度。其应用广泛，包括电信、数字锁相环和信号发生器等领域。

商品特性

静电放电（ESD）保护超过JESD 22标准：人体模型（A114 - A）2000 V，带电器件模型（C101）1000 V
提供三种相位比较器供选择
- 异或边沿触发J - K触发器
- 边沿触发RS触发器
出色的VCO频率线性度
具备VCO禁止控制功能，可用于开/关键控和降低待机功耗
电源电压范围经过优化，为3至5.5 V
工作温度范围宽，为 - 40℃至 + 125℃
闩锁性能超过JESD 17标准的250 mA

应用领域

电信
信号发生器
数字锁相环

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	38MHz
	工作电压	3V~5.5V

	属性	参数值
	输出通道数	3
	工作温度	-40℃~+125℃
