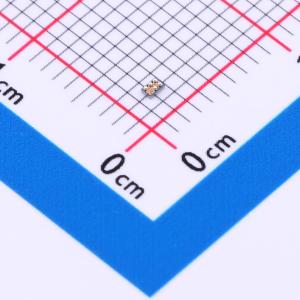

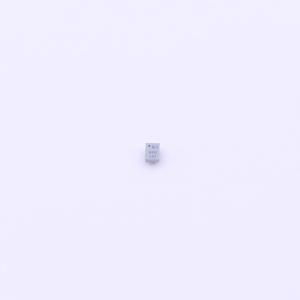

温馨提醒：图片仅供参考，商品以实物为准
ECMF02-2BF3
2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速串行接口的ESD保护共模滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF02-2BF3
- 商品编号
- C2662197
- 商品封装
- WLCSP-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 4Ω | |
| 工作温度 | - |
商品概述
ECMF02-2BF3是一款高度集成的共模滤波器，旨在抑制MIPI D-PHY、MDDI、USB2.0和HDMI等高速差分串行总线上的EMI/RFI共模噪声。该滤波器可保护和过滤一个差分通道，采用倒装芯片5凸点封装。
商品特性
- 差分带宽超过5GHz
- 共模衰减：900MHz时为-23dB；800MHz至2.2GHz之间为-20dB
- PCB空间消耗小于1.1mm²
- 封装薄：回流后最大厚度0.50mm
- 无铅封装
- 通过集成减少寄生元件
- 符合IEC 61000-4-2 level4标准，输入和输出引脚空气放电±15kV，接触放电±8kV
应用领域
- 高速串行接口，如USB2.0、MIPI D-PHY、MDDI和HDMI
