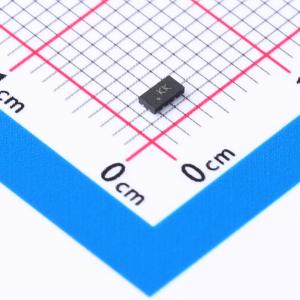

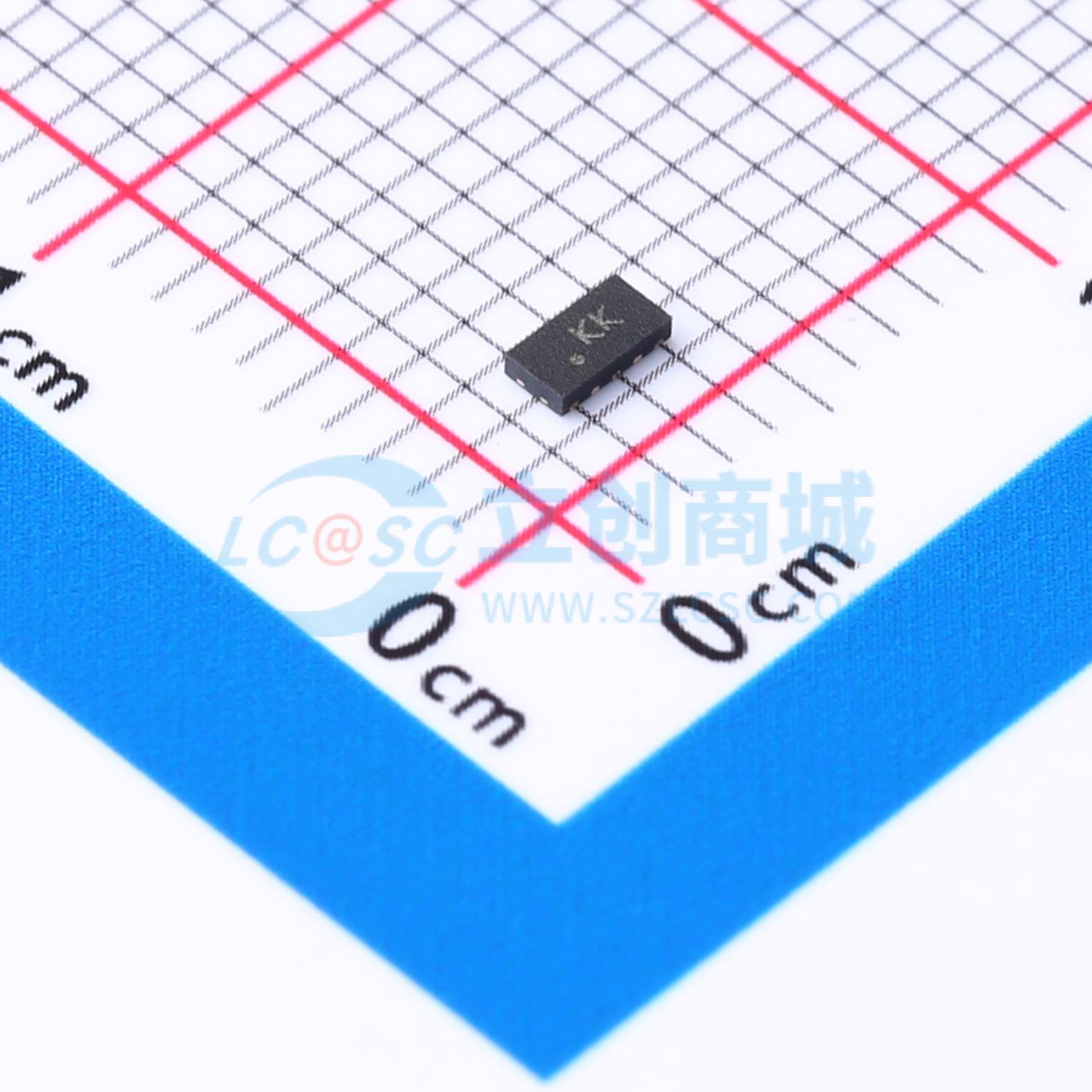

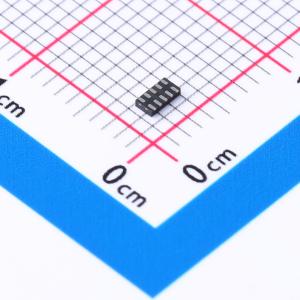

温馨提醒：图片仅供参考，商品以实物为准
ECMF04-4HSM10
4
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速串行接口的ESD保护共模滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF04-4HSM10
- 商品编号
- C2662300
- 商品封装
- UFDFN-10
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 4 | |
| 额定电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 5Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
ECMF04-4HSM10是一款高度集成的共模滤波器，旨在抑制HDMI Full HD、MIPI、Display Port及其他高速差分串行总线中的EMI/RFI共模噪声。该器件具有非常大的差分带宽，可满足这些标准的要求，并能保护和过滤两条差分通道。
商品特性
- 采用QFN-10L封装，尺寸为2.6×1.35×0.5 mm
- 具有非常大的差分带宽，可兼容HDMI Full HD、MIPI、USB2.0、USB3.2 Gen1、Display Port及其他高速串行接口
- 在LTE频段700 MHz处提供-20 dB衰减
- 共模衰减高：在800 MHz至900 MHz之间为25 dB
- PCB空间占用低
- 封装薄，适用于紧凑型应用：最大0.55 mm
- 通过集成大幅减少寄生元件
- RoHS封装
- 符合IEC 61000-4-2标准4级：±15 kV（空气放电）、±8 kV（接触放电）
应用领域
- 手机
- 笔记本电脑
- 便携式设备
- PND
