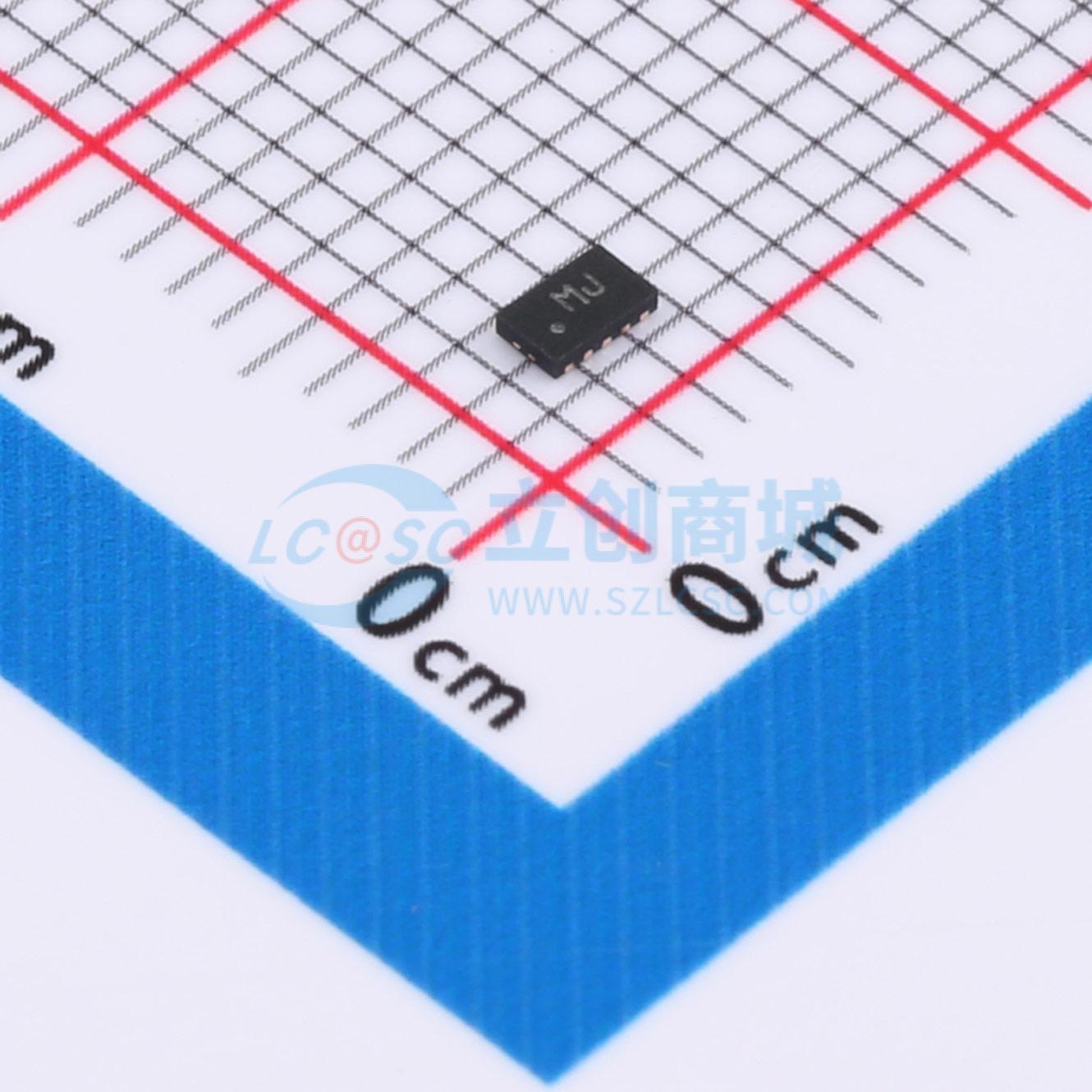

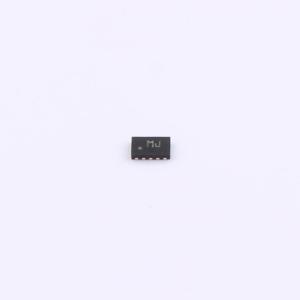

ECMF4-2450A60N10
高速串行接口用带ESD保护的共模滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速串行接口的ESD保护共模滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF4-2450A60N10
- 商品编号
- C2662314
- 商品封装
- XFDFN-10(1.4x2.2)
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 频率 | 6.4GHz | |
| 阻值 | 5Ω | |
| 容值 | 400fF；0.25pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 衰减值 | 15dB@5.82GHz；33dB@2.47GHz；20dB@5.18GHz；30dB@2.4GHz | |
| 工作温度 | -55℃~+125℃ |
商品概述
ECMF4-2450A60N10是一款高度集成的共模滤波器，旨在抑制HDMI 2.1、HDMI 2.0、HDMI 1.4、USB 3.1 Gen 1和Gen 2、以太网、MIPI、DisplayPort等高速差分串行总线上的EMI/RFI共模噪声。它具有非常大的差分带宽以符合这些标准，并且可以保护和过滤2条差分通道。
商品特性
- 6.4 GHz差分带宽，符合HDMI 2.1、HDMI 2.0、HDMI 1.4、USB 3.1 Gen 1和Gen 2、MIPI、DisplayPort等标准
- WLAN频率下的高共模衰减：2.4–2.47 GHz（Wi-Fi CH1-14频率）时为-30 dB至-33 dB；5.18–5.82 GHz（Wi-Fi CH36-165频率）时为-20 dB至-15 dB
- PCB空间消耗极低
- 薄封装：最大0.5 mm
- 无铅且符合RoHS标准的封装
- 通过集成大幅减少寄生元件
- 超过IEC 61000-4-2 level 4标准：空气放电±25 kV，接触放电±10 kV
应用领域
- 笔记本电脑
- 流媒体盒
- 机顶盒
- 便携设备
- 平板
