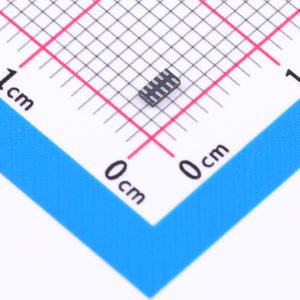

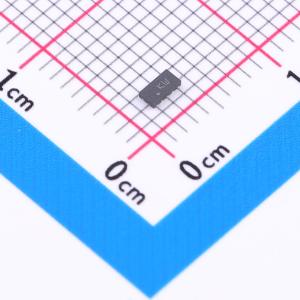

温馨提醒：图片仅供参考，商品以实物为准
ECMF04-4HSWM10
2
- 描述
- 高速串行接口的ESD保护共模滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF04-4HSWM10
- 商品编号
- C2662509
- 商品封装
- UFDFN-10
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 100mA | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | - | |
| 耐电压 | 15kV；8kV | |
| 直流电阻(DCR) | 5Ω | |
| 工作温度 | -55℃~+125℃ |
商品概述
ECMF04-4HSWM10是一款高度集成的共模滤波器，旨在抑制HDMI 2.0、USB3.0、以太网、MIPI、DisplayPort及其他高速差分串行总线上的EMI/RFI共模噪声。该器件具有非常大的差分带宽，以符合这些标准，并且能够保护和过滤2条差分通道。
商品特性
- 具有非常大的差分带宽，可兼容HDMI 2.0、USB3.0、MIPI、DisplayPort及其他高速串行接口
- 在WLAN频率下具有高共模衰减：2.4GHz时为-28dB，5.0GHz时为-16dB
- 在LTE、GSM和GPS频率下具有良好的衰减效果
- 带宽达4.2GHz
- PCB空间消耗极低
- 封装薄，最大厚度0.55mm
- 无铅封装
- 通过集成减少寄生元件
- 符合IEC 61000-4-2 level 4标准：空气放电±15kV，接触放电±8kV
应用领域
- 机顶盒
- 游戏机
- 便携式设备
