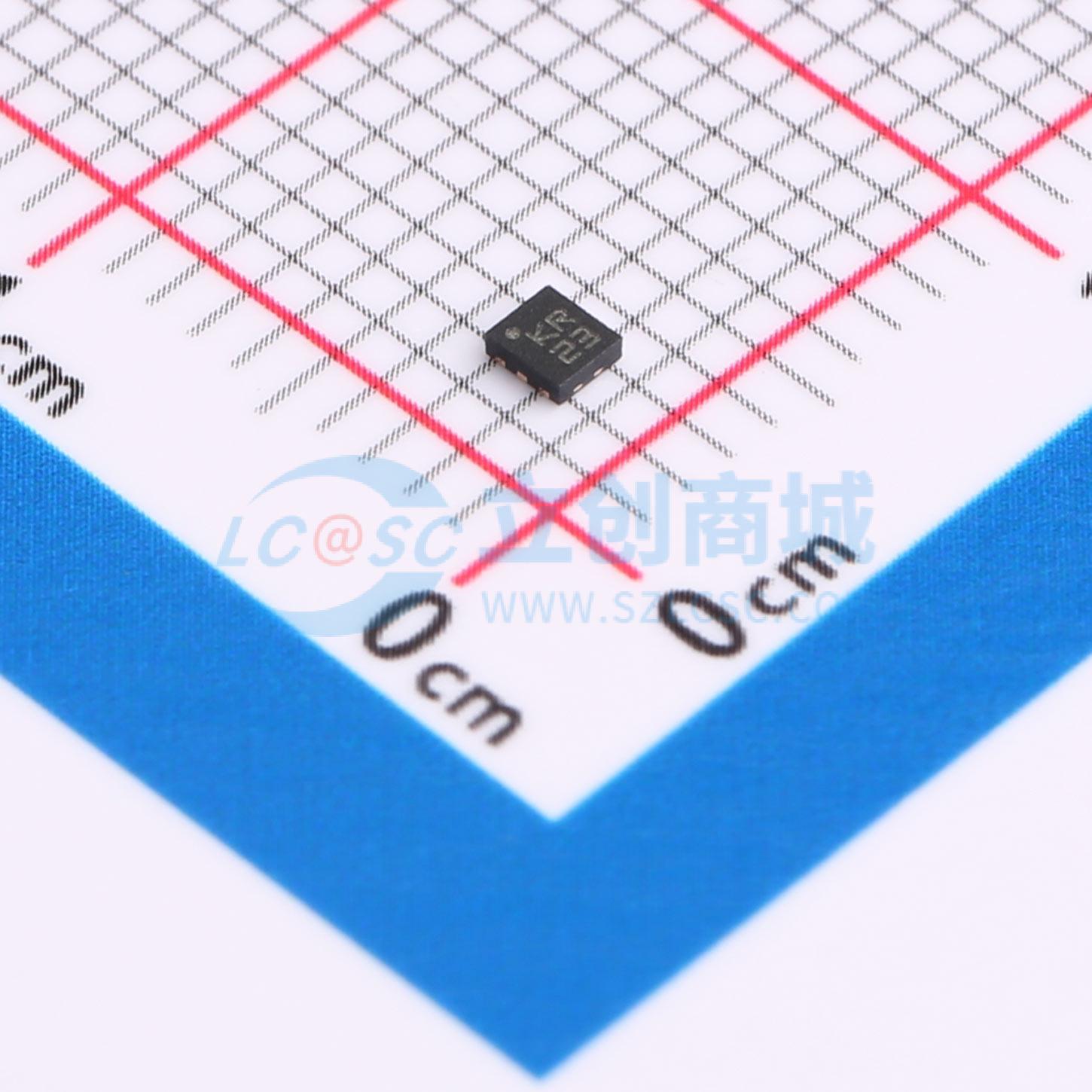

ECMF02-2HSMX6
2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- USB3.0接口的ESD保护共模滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF02-2HSMX6
- 商品编号
- C2662344
- 商品封装
- UFQFN-6
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 额定电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 直流电阻(DCR) | 9Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
ECMF02-2HSMX6是一款带ESD保护的共模滤波器，专为USB3.0 Tx/Rx差分对设计，适用于主机和设备。该滤波器能够过滤300MHz至6GHz的共模噪声，帮助应用符合电磁干扰发射标准（如CISPR22、FCC part15或EN55022），并避免手机、WiFi/Bluetooth、GPS/GNSS频率下的天线去敏。同时，它能保持高速信号完整性并提供高效的ESD保护。
商品特性
- 高共模衰减：300MHz时为-10dB，2.4GHz和5GHz时为-20dB，500MHz至6GHz时为-15dB
- 兼容USB3.0眼图
- 封装小巧轻薄，尺寸为1.5×1.7×0.5mm
- RoHS合规
- 通过集成减少寄生元件
- ESD保护符合IEC 61000-4-2标准4级（8kV接触）
- 抑制共模噪声同时保持信号完整性
- 低PCB空间消耗
应用领域
- USB3.0 Tx/Rx差分对（主机和设备）
- 需符合电磁干扰发射标准（如CISPR22、FCC part15、EN55022）的应用
- 避免手机、WiFi/Bluetooth、GPS/GNSS频率下天线去敏的场景
- 对PCB空间有严格要求的设备
