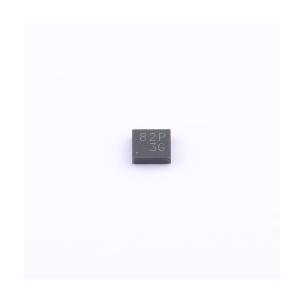

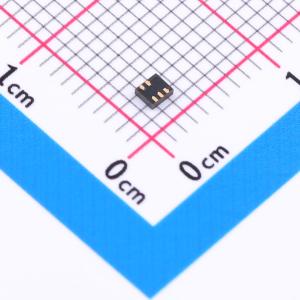

温馨提醒：图片仅供参考，商品以实物为准
ECLAMP8052P.TCT
2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成了共模滤波和低电容ESD保护功能，专为MIPI、MHL和USB接口设计。每个器件可为一个高速差分对提供滤波和ESD保护。是一种易于实现的解决方案，可在单个封装中替代分立的共模扼流圈和ESD保护器件。采用硅雪崩技术，具有出色的ESD和TLP钳位性能。集成的共模扼流圈典型差模截止频率 >3GHz，在500MHz时典型共模抑制为10dB，在1GHz至2.8GHz时为15dB。每个通道的串联电阻最大为1.8欧姆。采用7引脚SGP1917N5封装，尺寸为1.9×1.7mm，标称高度为0.55mm。引脚标称间距为0.50mm。直通式封装设计简化了PCB布局，并保持了高速线路上的信号完整性。
- 品牌名称
- SEMTECH
- 商品型号
- ECLAMP8052P.TCT
- 商品编号
- C2662214
- 商品封装
- UFDFN-5
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 6A | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 5V | |
| 额定电压(AC) | - | |
| 耐电压 | 25kV | |
| 直流电阻(DCR) | 1.8Ω | |
| 工作温度 | -40℃~+125℃ |
| 特性 | ESD |
| 安装类型 | 表面贴装型 |
| 滤波器类型 | - |
| 线路数 | 2 |
| 封装/外壳 | 5-UFDFN |
| 等级 | AEC-Q100 |
| 工作温度 | -40°C ~ 125°C |
| 额定电流（最大） | - |
| 额定电压-AC | - |
| 大小/尺寸 | 0.075" 长 x 0.067" 宽（1.90mm x 1.70mm） |
| 认证机构 | - |
| 高度（最大值） | 0.024"（0.60mm） |
| 额定电压-DC | - |
| DC电阻?(DCR)（最大值） | 1.8 欧姆 |
