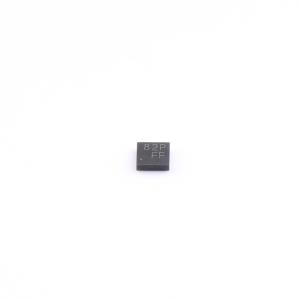

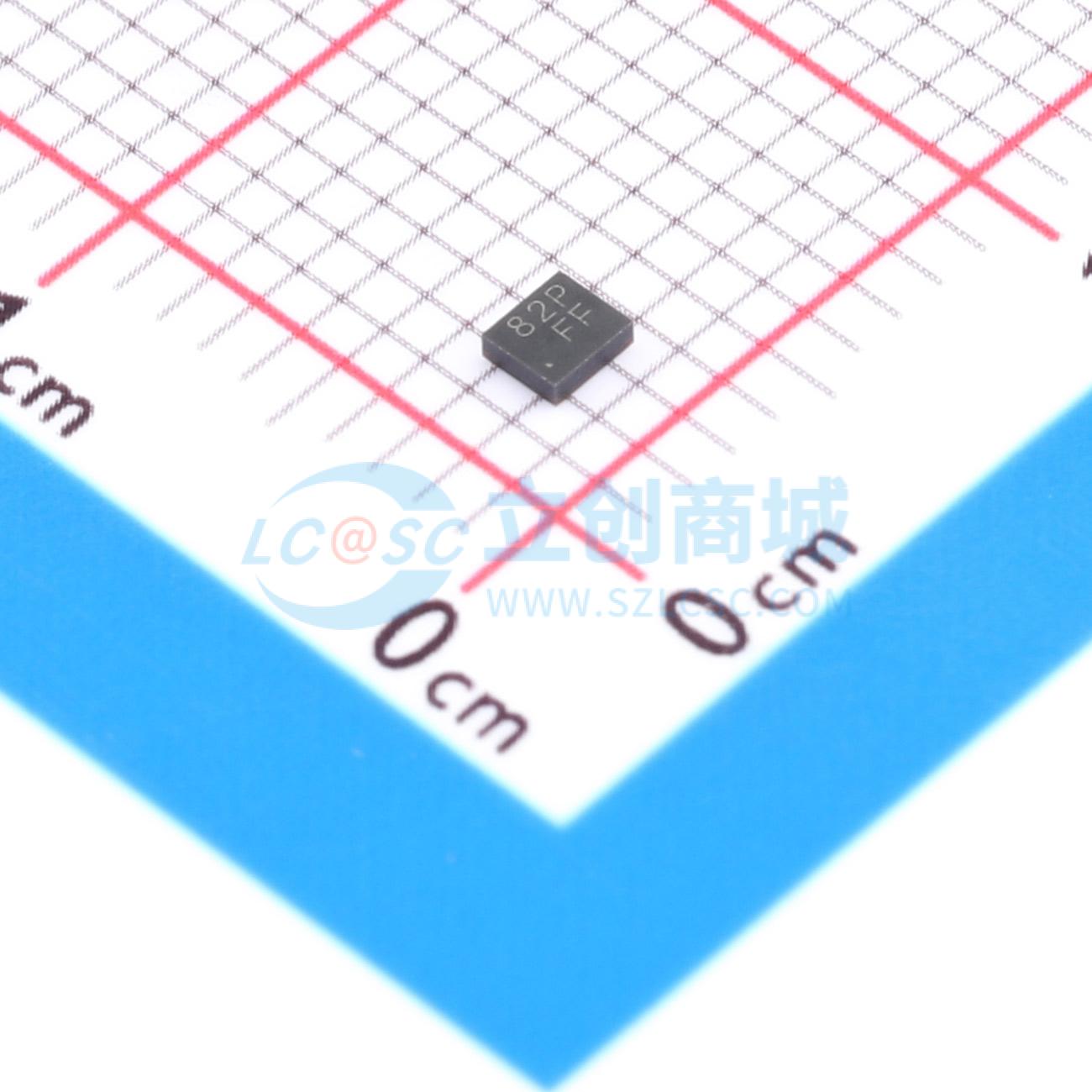

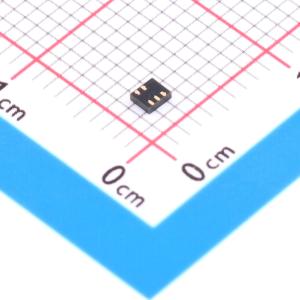

ECLAMP8052PQTCT
2 线共模滤波器和低电容 ESD 保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成了共模滤波和低电容ESD保护功能，专为MIPI、MHL和USB接口设计。每个器件可为一个高速差分对提供滤波和ESD保护。是一种易于实现的解决方案，可在单个封装中替代分立的共模扼流圈和ESD保护器件。这些器件采用硅雪崩技术，具有出色的ESD和TLP钳位性能
- 品牌名称
- SEMTECH
- 商品型号
- ECLAMP8052PQTCT
- 商品编号
- C2662274
- 商品封装
- UFDFN-5
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | - | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 5V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 1.8Ω | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | - |
商品概述
EClamp®8052PQ将共模滤波与低电容ESD保护集成在一起，专为MIPI、MHL和USB接口设计。每个器件为一个高速差分对提供滤波和ESD保护。EClamp8052PQ是一种易于实现的解决方案，可在单个封装中替代分立的共模扼流圈和ESD保护器件。这些器件采用硅雪崩技术，具有卓越的ESD和TLP钳位性能。它们的最大ESD耐受电压高达接触±25kV、空气放电±30kV（符合IEC 61000 - 4 - 2标准）。集成的共模扼流圈典型差模截止频率>3GHz，在500MHz时典型共模抑制为10dB，在1GHz至2.8GHz时为15dB。每个通道的串联电阻最大为1.8欧姆。EClamp8052PQ采用7引脚SGP1917N5封装，尺寸为1.9×1.7mm，标称高度为0.55mm。引脚的标称引脚间距为0.50mm。直通式封装设计简化了PCB布局，并保持了高速线路上的信号完整性。
商品特性
- 瞬态保护符合：IEC 61000 - 4 - 2（ESD）30kV（空气）、25kV（接触）；IEC 61000 - 4 - 4（EFT）4kV（5/50ns）；IEC 61000 - 4 - 5（闪电）6A（8/20us）；ISO - 10605（ESD）30kV（空气）、25kV（接触）
- 通过AEC - Q100 1级认证
- 针对高速线路优化的封装设计，为两条高速线路提供ESD保护和共模滤波
- 高差分带宽截止频率
- 低ESD钳位电压
- 动态电阻：典型值0.50欧姆
- 固态硅雪崩技术
应用领域
- 汽车应用
- 工业设备
- USB 2.0 / USB 3.0
- HDMI / MHL
- MIPI相机串行接口（CSI）
