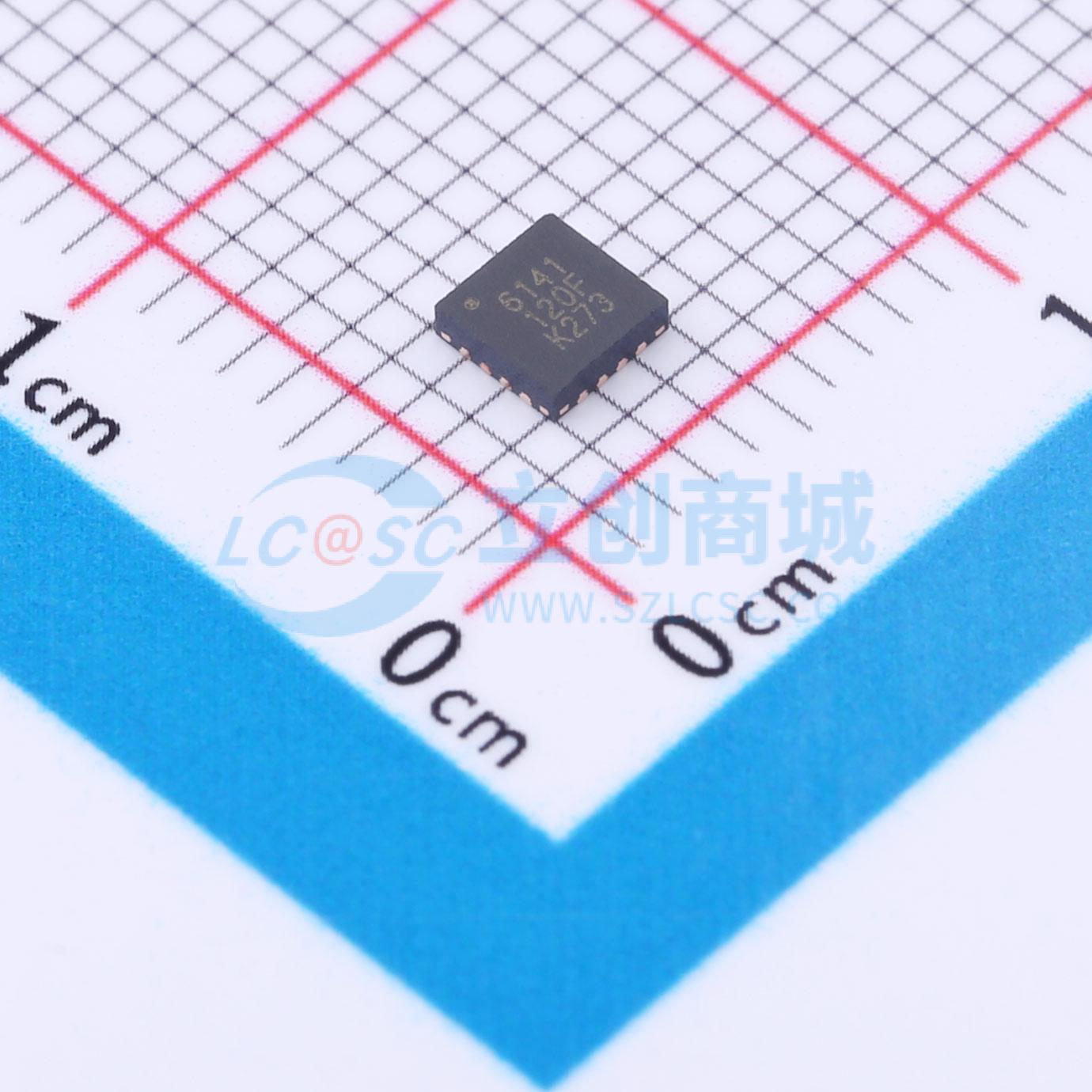

温馨提醒：图片仅供参考，商品以实物为准
XRP6141ELTR-F
35A 同步降压恒定导通时间控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XRP6141ELTR-F
- 商品编号
- C2659045
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~22V | |
| 输出电压 | 600mV~18V | |
| 输出电流 | 35A | |
| 开关频率 | 200kHz~800kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
XRP6141是一款用于高达35A负载点电源的同步降压控制器。4.5V至22V的宽输入电压范围允许其通过行业标准的5V、12V和19.6V电源轨进行单电源操作。 凭借专有的仿真电流模式恒定导通时间（COT）控制方案，XRP6141使用陶瓷输出电容可实现极快的线路和负载瞬态响应。它无需环路补偿，从而简化了电路实现并减少了整体元件数量。控制环路还能提供出色的线路调节能力，并保持恒定的工作频率。用户可选择的节能模式允许在轻电流负载下以不连续模式（DCM）运行，从而显著提高转换器效率。 一系列保护功能，包括过流、过温、短路和欠压锁定（UVLO），有助于在异常工作条件下实现安全运行。 XRP6141采用符合RoHS标准、环保/无卤的节省空间的16引脚3x3mm QFN封装。
商品特性
- 支持35A的降压控制器
- 宽输入电压范围
- 5V至22V单电源
- 4.5V至5.5V低输入电压（VIN）
- 集成大电流2A/3A驱动器
- 0.6V至18V可调输出电压
- 专有的恒定导通时间控制
- 无需环路补偿
- 使用陶瓷输出电容可稳定运行
- 可编程200ns - 2µs
- 恒定200kHz - 800kHz频率
- 可选连续导通模式（CCM）或CCM / DCM运行
- 带热补偿的可编程打嗝式电流限制
- 精确使能和电源正常标志
- 可编程软启动
- 集成自举二极管
- 16引脚QFN封装
应用领域
- 网络和通信
- 快速瞬态负载点
- 工业和医疗设备
- 嵌入式高功率FPGA
