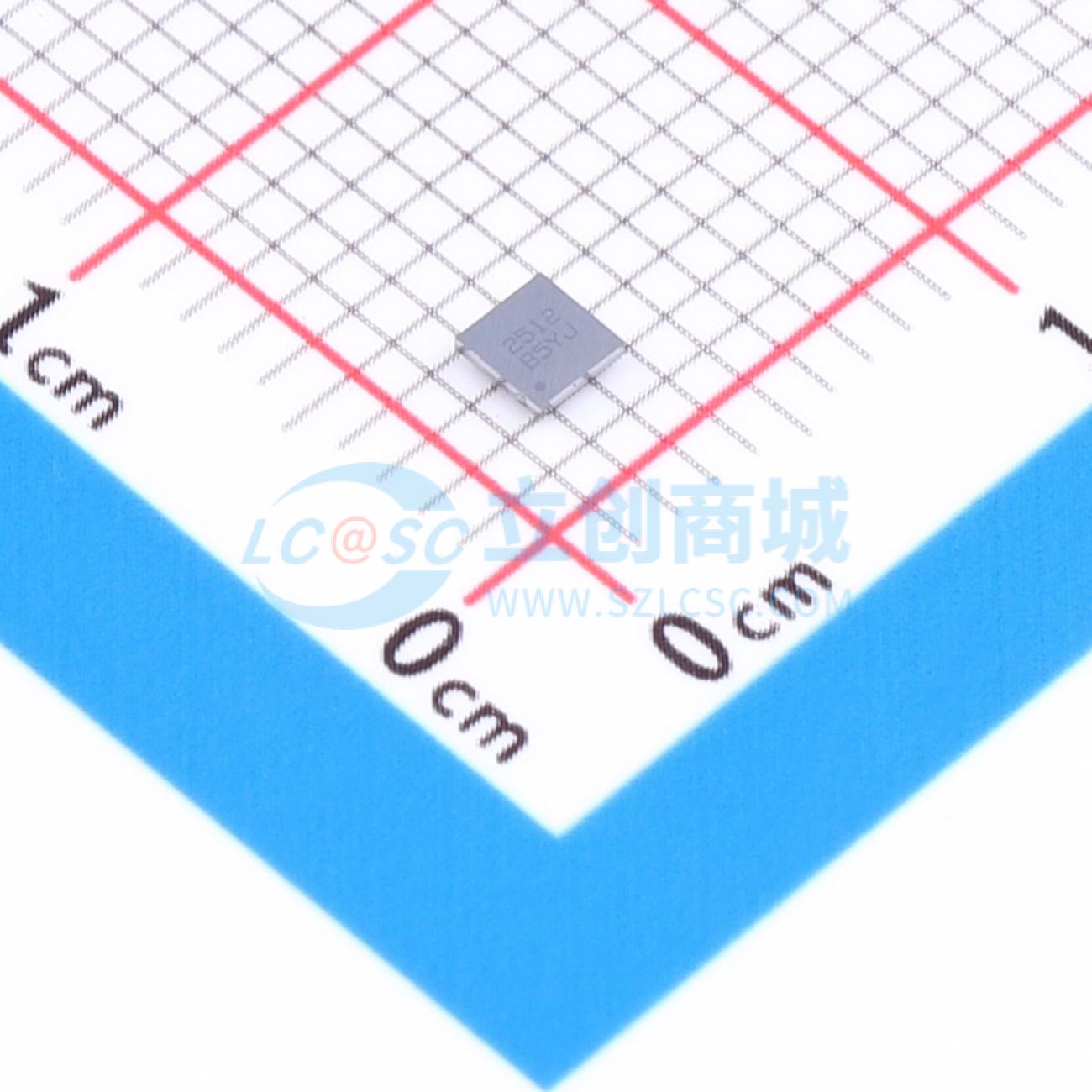

温馨提醒：图片仅供参考，商品以实物为准

ISL28025FI12Z-T7A

ISL28025FI12Z T7A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款具有串行接口的双向高端和低端数字电流检测与电压监测器，可监测电源电流和电压，并提供数字结果以及计算出的功率。对电压和电流监测的精度小于0.1%。VCC电源可以外部供电或内部调节，允许处理从0V到60V的共模输入电压范围。该范围允许设备用最少的外部电路处理电信、汽车和工业应用
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL28025FI12Z-T7A
商品编号: C2657794
商品封装: WLCSP-16(2.2x2.2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ISL28025是一款带串行接口的双向高端和低端数字式电流检测与电压监测器。该器件可监测电源电流和电压，并提供数字结果以及计算得出的功率。ISL28025在电压和电流监测方面均能提供优于0.1%的高精度。 Vcc电源既可以由外部提供，也可以通过内部进行调节，这使得ISL28025能够处理0V至60V的共模输入电压范围。该宽范围允许该器件以最少的外部电路处理电信、汽车和工业应用。一个8位电压DAC可实现DC/DC转换器输出电压裕量调节（20引脚QFN）。故障指示包括总线电压窗口和过流快速故障逻辑指示。ISL28025集成了一个用于监测的温度传感器。 ISL28025的串行接口与PMBus兼容，可在低至1.2V的电压下工作。它的平均电流仅为±0.3mA，采用节省空间的16球WLCSP封装。它也提供20引脚QFN 4×4（1.85平方毫米散热焊盘）封装。该器件可在-40°C至+125°C的全工业温度范围内工作。

商品特性

总线电压检测范围：0V至60V
电压增益误差：0.05%
电流增益误差：0.05%
高端或低端（RTN）检测
双向电流检测
辅助低压输入通道
∆∑ADC，16位固有分辨率
可编程平均模式
内部3.3V稳压器
内部温度检测
过压/欠压和电流故障监测，检测延迟为500ns
8位电压输出DAC（20引脚QFN）
支持1.2V电源的I2C/SMBus/PMBus接口
55个I²C从地址

应用领域

数据处理服务器
直流电源分配
电信设备
便携式通信设备
DC/DC和AC/DC转换器
汽车电源
许多带警报功能的I2C ADC应用

数据手册PDF

放大查看下载PDF

优惠活动

5折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	3V~5.5V

	属性	参数值
	阈值电压	12V
	看门狗定时器	无
	工作温度	-40℃~+125℃@(Ta)
	静态电流(Iq)	1.3mA
