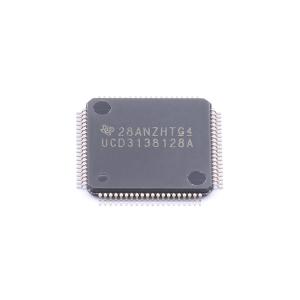

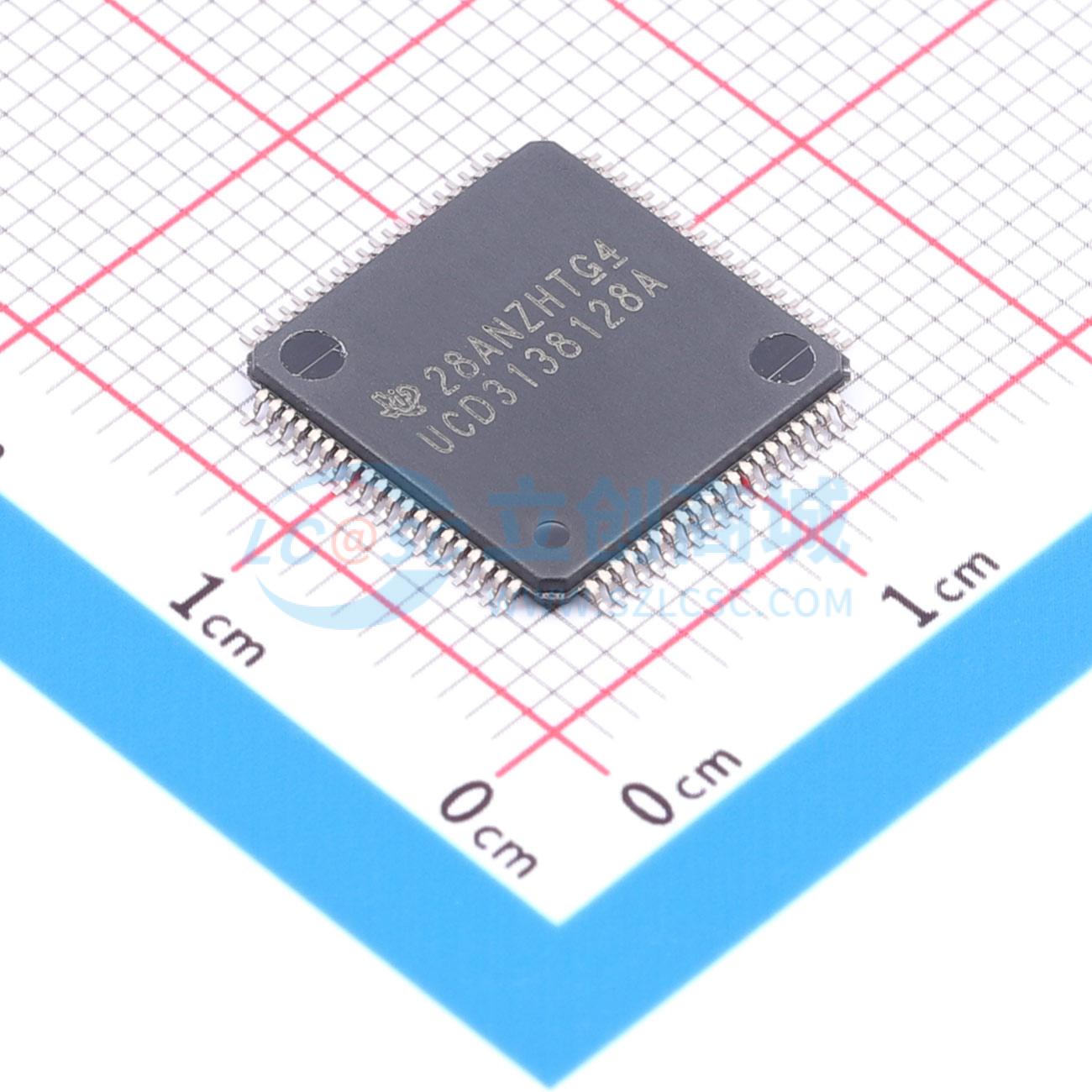

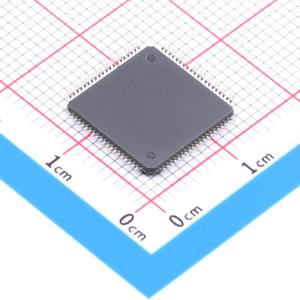

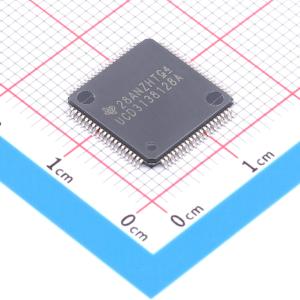

UCD3138128APFCR

UCD3138xA 是一款数字电源控制器，在单芯片解决方案中提供卓越的集成度和性能。与 UCD3138A 的 32 kB 相比，UCD3138128A 提供 128 kB 的程序闪存。此外，它还提供了额外的通信选项，如 SPI 和第二个 I²C PMBus 端口。多个 32 kB 存储体的程序闪存使设计人员能够在设备中实现固件的双镜像（即一个主镜像 + 一个备份镜像），并可使用适当的算法从任一存储体执行程序。这也为处理器提供了加载新程序并随后执行该程序的机会，而不会中断电源供应。此功能允许最终用户在现场为电源添加新功能，同时消除加载新程序所需的任何停机时间。

UCD3138xA 系列的灵活性使其适用于各种电源转换应用。此外，设备内部的多个外设经过专门优化，以提高 AC/DC 和隔离式 DC/DC 应用的性能，并减少 IT 和网络基础设施领域解决方案的组件数量。UCD3138xA 系列是一个完全可编程的解决方案，为客户提供对其应用的完全控制，同时为多种解决方案提供足够的灵活性。

该控制器的核心是数字电源外设 (DPP)。每个 DPP 实现一个高速数字控制环路，包括一个专用的误差模数转换器 (EADC)、一个基于 PID 的 2 极点 - 2 零点数字补偿器和具有 250 ps 脉冲宽度分辨率的 DPWM 输出。该设备还包含一个 12 位、539 ksps 的通用 ADC，最多有 15 个通道、定时器、中断控制、PMBus、I²C、SPI 和 UART 通信端口。该设备基于 32 位 ARM7TDMI - S RISC 微控制器，可进行实时监控、配置外设和管理通信。ARM 微控制器从可编程闪存以及片上 RAM 和 ROM 中执行其程序。

除了 DPP，还添加了特定的电源管理外设，以在整个工作范围内实现高效率、高度集成以提高功率密度、可靠性、最低的总体系统成本，并具有高度灵活性，支持最多的控制方案和拓扑结构。此类外设包括：轻载突发模式、同步整流、LLC 和移相全桥模式切换、输入电压前馈、铜迹线电流检测、理想二极管仿真、恒流恒功率控制、同步整流软开关、峰值电流。

• UCD3138xA 系列的 128 kB 程序闪存衍生产品 – 4 个 32 kB 程序闪存存储体 – 支持在对一个存储体编程时从另一个存储体执行程序
• 无需关闭电源即可更新固件的能力
• 与 UCD3138xA 相比增加了通信端口（+1 个 SPI，+1 个 I²C）
• 基于引导闪存的双内存镜像支持“即时”固件更新
• 与 UCD7138 同步整流驱动器配合使用的同步整流器死区时间优化外设
• 最多 3 个独立反馈环路的数字控制 – 基于专用 PID 的硬件 – 2 极点/2 零点可配置、非线性控制
• 高达 16 MSPS 的误差模数转换器 (EADC) – 可配置分辨率（最小：1 mV/LSB） – 高达 8 倍过采样和自适应采样定位 – 基于硬件的平均（高达 8 倍） – 14 位有效参考 DAC
• 最多 8 个高分辨率数字脉冲宽度调制 (DPWM) 输出 – 250 ps 脉冲宽度分辨率 – 4 ns 频率和相位分辨率 – 可调相移和死区 – 逐周期占空比匹配 – 高达 2 MHz 开关频率
• 可配置的后沿/前沿/三角调制
• 实时时钟 (RTC) 支持
• 外部晶体接口
• 可配置的反馈控制 – 电压、平均电流和峰值电流模式控制 – 恒流、恒功率
• 可配置的调频、相移调制和 PWM
• 快速、自动和平滑的模式切换 – 调频和 PWM – 相移调制和 PWM
• 高效率和轻载管理 – 突发模式和理想二极管仿真 – 同步整流软开关 – 低 IC 待机功耗
• 初级侧电压检测
• 均流（平均和主/从）
• 功能丰富的故障保护选项 – 7 个模拟/4 个数字比较器 – 逐周期电流限制 – 可编程消隐时间和故障计数 – 外部故障输入
• 多个 UCD3138x 设备之间 DPWM 波形的同步
• 15 通道、12 位、539 ksps 通用 ADC
• 内部温度传感器
• 完全可编程的高性能 31.25 MHz、32 位 ARM7TDMI - S 处理器 – 128 kB 程序闪存（4 个 32 kB 存储体） – 带 ECC 的 2 kB 数据闪存 – 8 kB 数据 RAM – 8 kB 引导 ROM 支持固件引导加载
• 通信外设 – 2 个 I²C/PMBus 接口 – 2 个 UART、1 个 SPI
• UART 自动波特率调整
• 带可选输入引脚的定时器捕获
• 80 引脚 QFP 封装
• 工作温度：-40°C 至 125°C
• 调试接口 – 带 JTAG 接口的 Code Composer Studio – 支持 Fusion 数字电源设计器 GUI

• 电源和电信整流器
• 功率因数校正
• 隔离式 DC - DC 模块
• 带峰值电流模式控制的移相全桥、LLC、半桥、正激
