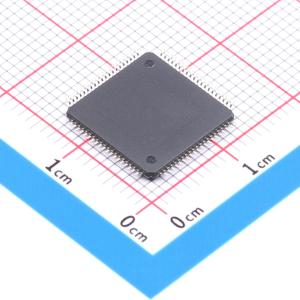

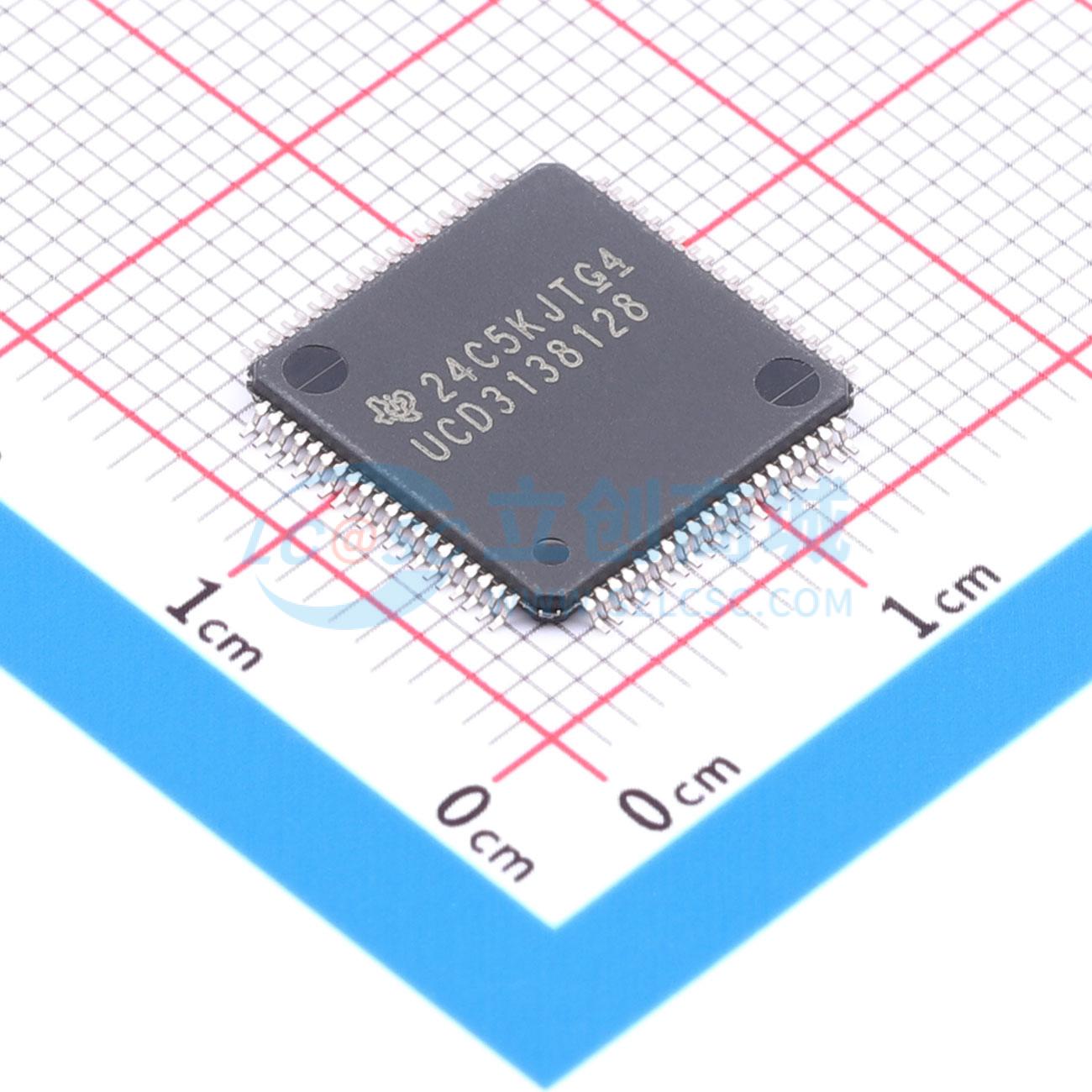

温馨提醒：图片仅供参考，商品以实物为准

UCD3138128PFCR

适用于隔离式电源的UCD3138128和UCD3138A64高度集成数字控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCD3138系列是一款数字电源控制器，在一个单芯片解决方案内提供高集成度和出色性能。UCD3138x中的UCD3138A64可提供64kB程序闪存存储器（UCD3138128可提供128KB程序闪存存储器），以及SPI和另一个I²C端口等其他通信选件。利用多个32kB组内的程序闪存存储器，设计人员能够在器件中实施固件的双镜像（例如，一个主镜像 + 一个备用镜像），并能够选择使用适当算法从任一组中执行。它还为处理器创造了独一无二的机会来载入一个新程序并随后执行该程序，而不会中断电力输送。该特性使得最终用户能够现场为电源添加新特性，同时消除了载入新程序所需的任何停机时间。UCD3138系列灵活的特性使得此器件适用于广泛的电源转换优化。此外，器件内的多种外设已经过专门优化，用于提升AC/DC和隔离式DC/DC应用性能并减少信息技术(IT)和网络基础设施空间内的解决方案组件数量。UCD3138系列是完全可编程解决方案，可以使用户对相关应用实现完全控制，同时还能够区分他们的解决方案。控制器内核上是数字电源外设(DPP)。每个DPP执行一个高速数字控制环路，此环路由一个专用误差模数转换器(EADC)，一个基于PID的2极 - 2零数字补偿器和脉宽分辨率为250ps的DPWM输出组成。此器件还包含一个12位，267ksps通用ADC，此ADC具有多达15个通道、定时器、中断控制、PMBus，I²C，SPI以及UART通信端口。此器件基于一个执行实时监控、配置外设且管理通信的32位ARM7TDMI - S精简指令集计算机(RISC)微控制器。ARM微控制器从可编程闪存存储器以及片载RAM和ROM里执行它的程序。除了DPP，特定电源管理外设已被添加以便在全部运行范围内启用高效、针对增加的功率密度的高集成度、可靠性、和最低总体系统成本以及支持最广泛控制体系和拓扑数量的高灵活性。此类外设包括：轻负载突发模式、同步整流、LLC和移相全桥模式开关、输入电压前馈、覆铜线迹电流感应、理想的二极管仿真、恒定电流恒定功率控制、同步整流软导通和关断、峰值电流模式控制、磁通量均衡、次级侧输入电压感应、高分辨率电流共享、具有预偏置的硬件可配置软启动以及几个其他功能。已经针对电压模式和峰值电流模式受控相移全桥、单双相位功率因数校正(PFC)、无桥PFC、硬开关全桥和半桥、有源钳位正向转换器、双开关正向转换器、以及LLC半桥和全桥进行了拓扑支持优化。
品牌名称: TI(德州仪器)
商品型号: UCD3138128PFCR
商品编号: C2657883
商品封装: TQFP-80(12x12)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

UCD3138系列是一款数字电源控制器，在一个单芯片解决方案内提供高集成度和出色性能。UCD3138x中的UCD3138A64可提供64kB程序闪存存储器（UCD3138128可提供128KB程序闪存存储器），以及SPI和另一个I²C端口等其他通信选件。利用多个32kB组内的程序闪存存储器，设计人员能够在器件中实施固件的双镜像（例如，一个主镜像 + 一个备用镜像），并能够选择使用适当算法从任一组中执行。它还为处理器创造了独一无二的机会来载入一个新程序并随后执行该程序，而不会中断电力输送。该特性使得最终用户能够现场为电源添加新特性，同时消除了载入新程序所需的任何停机时间。

UCD3138系列灵活的特性使得此器件适用于广泛的电源转换优化。此外，器件内的多种外设已经过专门优化，用于提升AC/DC和隔离式DC/DC应用性能并减少信息技术(IT)和网络基础设施空间内的解决方案组件数量。UCD3138系列是完全可编程解决方案，可以使用户对相关应用实现完全控制，同时还能够区分他们的解决方案。

控制器内核上是数字电源外设(DPP)。每个DPP执行一个高速数字控制环路，此环路由一个专用误差模数转换器(EADC)，一个基于PID的2极 - 2零数字补偿器和脉宽分辨率为250ps的DPWM输出组成。此器件还包含一个12位，267ksps通用ADC，此ADC具有多达15个通道、定时器、中断控制、PMBus，I²C，SPI以及UART通信端口。此器件基于一个执行实时监控、配置外设且管理通信的32位ARM7TDMI - S精简指令集计算机(RISC)微控制器。ARM微控制器从可编程闪存存储器以及片载RAM和ROM里执行它的程序。

除了DPP，特定电源管理外设已被添加以便在全部运行范围内启用高效、针对增加的功率密度的高集成度、可靠性、和最低总体系统成本以及支持最广泛控制体系和拓扑数量的高灵活性。此类外设包括：轻负载突发模式、同步整流、LLC和移相全桥模式开关、输入电压前馈、覆铜线迹电流感应、理想的二极管仿真、恒定电流恒定功率控制、同步整流软导通和关断、峰值电流模式控制、磁通量均衡、次级侧输入电压感应、高分辨率电流共享、具有预偏置的硬件可配置软启动以及几个其他功能。已经针对电压模式和峰值电流模式受控相移全桥、单双相位功率因数校正(PFC)、无桥PFC、硬开关全桥和半桥、有源钳位正向转换器、双开关正向转换器、以及LLC半桥和全桥进行了拓扑支持优化。

商品特性

UCD3138系列的64kB和128kB程序闪存衍生器件
2 - 32kB或4 - 32kB编程闪存存储器组
支持从组1执行，同时对其它组进行编程
在不关闭电源的情况下，能够更新固件
与UCD3138 +1 SPI， +1 |2C相对的额外通信端口
基于引导闪存的双存储器映像支持“高速”固件更新
可对多达3个独立式反馈环路的数字控制
专用的基于PID的硬件
2极/ 2零可配置、非线性控制
高达16MSPS误差A/D转换器(EADC)
可配置分辨率（最小值：1mV/LSB）
高达8倍过采样和自适应采样定位
基于硬件的取平均值操作（高达8×）
14位高效参考数模转换器(DAC)
高达8个高分辨率数字脉宽已调制(DPWM)输出
脉宽分辨率为250ps
4ns频率和相位分辨率
可调相移和死区
逐周期占空比匹配
高达2MHz开关频率
可配置后缘/前缘/三角调制
实时时钟(RTC)支持可配置的反馈控制
电压、平均电流和峰值电流模式控制
恒定电流、恒定功率
可配置FM，相移调制和脉宽调制(PWM)
快速，自动和平滑模式开关
频率调制和PWM
相移调制和PWM
高效和轻负载管理
突发模式&理想的二极管仿真
同步镇流器软启动/关闭
低集成电路(IC)待机功率
初级侧电压感应电流共享（平均&主/从）
特有丰富的故障保护选项
7个模拟/ 4个数字比较器，逐周期电流限制
可编程消隐时间和故障计数
外部故障输入
多个UCD3138x器件间的DPWM波形同步
15通道，12位，267ksps通用ADC
内部温度传感器
完全可编程高性能31.25MHz，32位ARM7TDMI - S处理器
64kB程序闪存（2 - 32kB组）
具有纠错码(ECC)的2kB数据闪存
8kB数据RAM
4kB引导ROM支持固件引导加载
通信外设：2个I²C/PMBus接口，2个UART，1个SPI
具有可选输入引脚的定时器捕捉
80引脚四方扁平(QFP)封装
工作温度范围： - 40°C至125°C

应用领域

电源和电信整流器
功率因数校正
独立的DC - DC模块
具有峰值电流模式控制、逻辑链路控制(LLC)、硬开关全桥拓扑(HSFB)、前馈等功能的移相全桥

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源控制器
	工作电压	3V~3.6V
	复位有效电平	低电平有效
	受监控电压数	3

	属性	参数值
	手动复位	有
	看门狗定时器	有
	复位超时	13.3ms
	工作温度	-40℃~+125℃
