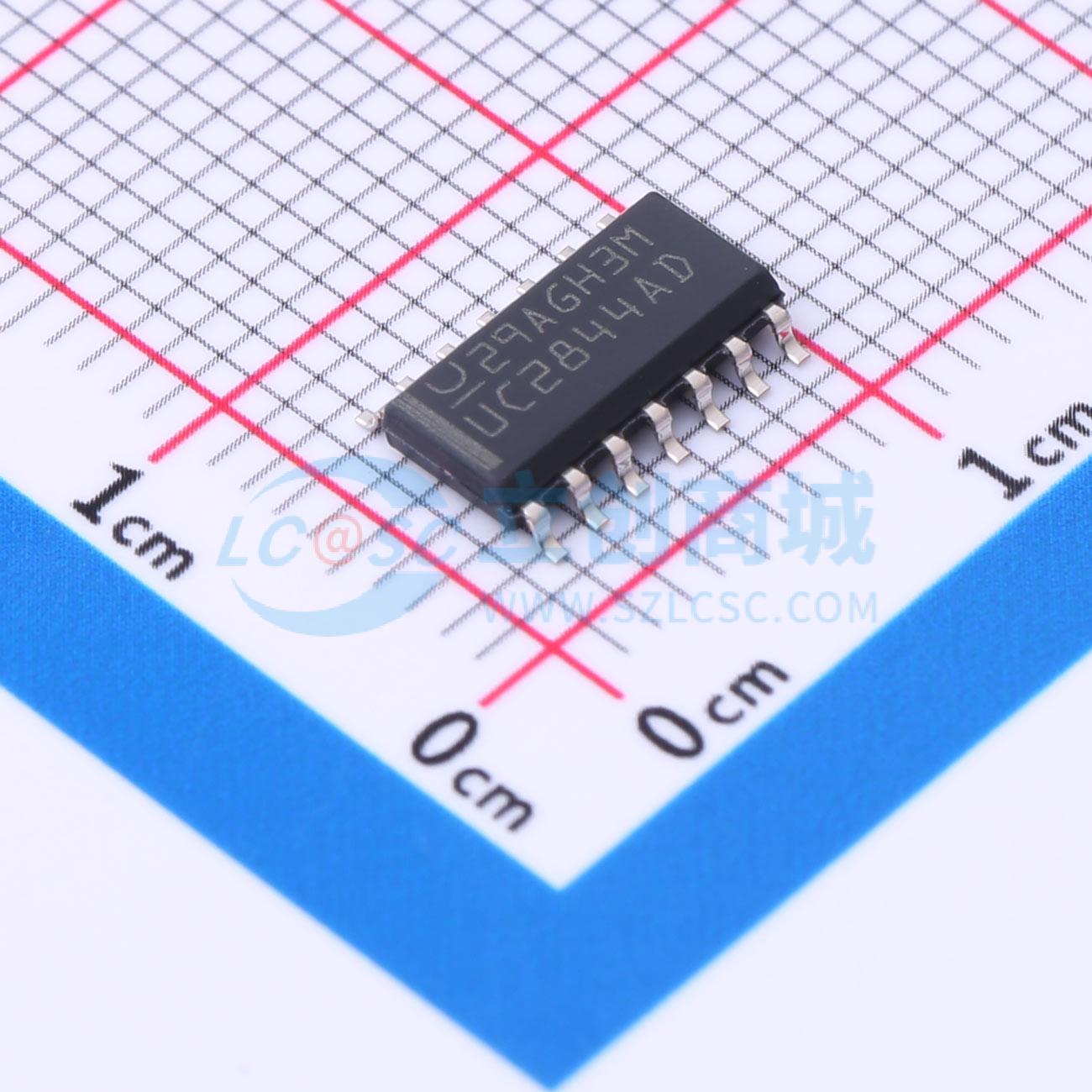

UC2844ADTR

UCx84xA电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列器件提供了控制电流模式或开关模式电源的必要特性，具有许多改进的特性：启动电流低于 0.5mA，振荡器放电电流调整为 8.3mA，并且在 UVLO 期间，输出级在低于 1.2V 的电压下可灌入至少 10mA 电流（VCC 高于 5V）。
品牌名称: TI(德州仪器)
商品型号: UC2844ADTR
商品编号: C2657897
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

UCx84xA 系列固定频率脉宽调制器 (PWM) 控制器设计为在 500kHz 的开关频率下工作。这些控制器专为峰值电流模式 (PCM) 而设计，可用于隔离式和非隔离式电源设计。这些控制器可以直接从输出驱动 FET，从而能拉出和灌入高达 1A 的栅极驱动器电流。这些器件还具有内置低阻抗放大器，可用于非隔离式设计，旨在控制电源输出电压和反馈环路。

商品特性

针对离线和直流/直流转换器进行了优化
低启动电流 (< 0.5mA)
修整的振荡器放电电流
自动前馈补偿
逐脉冲电流限制
增强型负载响应特性
带有迟滞功能的欠压锁定
双脉冲抑制
大电流图腾柱输出
内部调整的带隙参考
高达 500kHz 工作频率

应用领域

开关模式电源 (SMPS)
直流/直流转换器
电源模块
工业 PSU
电池供电 PSU

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~17V
	开关频率	47kHz~52kHz
	耗散功率(Pd)	1W

	属性	参数值
	最大占空比	48%
	拓扑结构	反激式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	反馈方式	副边反馈
