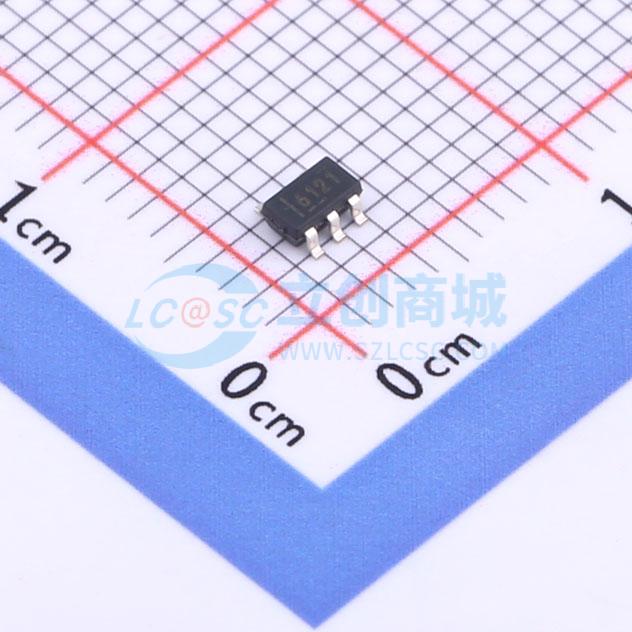

UCC24612-1DBVR
UCC24612 1DBVR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于标准和逻辑电平N沟道MOSFET功率器件的高性能同步整流器控制器和驱动器。通过实施接近理想的二极管仿真,可减少输出整流器的损耗,并间接减少初级侧损耗。漏极到源极 (VDS) 传感控制方案允许使用多个拓扑结构,例如有源钳位反激式、QR/DCM/CCM反激式和LLC等。集成特性可简化设计工作,使在各种频率下的应用中表现卓越
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC24612-1DBVR
- 商品编号
- C2657796
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4V~28V | |
| 开关频率 | 1MHz | |
| 晶体管耐压 | 230V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM;QR;DCM |
商品概述
UCC24612 是用于标准和逻辑电平 N 沟道 MOSFET 功率器件的高性能同步整流器控制器和驱动器。通过实施接近理想的二极管仿真,UCC24612 可减少输出整流器的损耗,并间接减少初级侧损耗。漏极到源极 (VDS) 传感控制方案允许 UCC24612 使用多个拓扑结构,例如有源钳位反激式、QR/DCM/CCM 反激式和 LLC 等。 集成特性可简化设计工作,使 UCC24612 在各种频率下的应用中表现卓越。较宽的 VDD 和 VD 工作电压范围便于在输出电压高达 28V 的系统中轻松实施。通过自适应最短关闭时间可提高效率和抗噪能力。变体器件 UCC24612 - 1 和 UCC24612 - 2 具有不同的最短导通时间,以提高抗噪能力。通过比例栅极驱动器和连续导通模式 (CCM) 循环极限预关闭进一步增强了 CCM 模式下的稳健运行能力。 UCC24612 具有多个可提高效率的特性。具有较短传播延迟的快速比较器可减少开关损耗。9.5V 栅极驱动器钳位可降低 MOSFET 驱动损耗。频率相关待机模式可进一步降低待机功耗。这些特性可帮助 UCC24612 成为符合诸如美国能源部 (DoE) 第 VI 级和行为规范 (CoC) 第 2 级等严格效率标准的更大系统的一部分。 UCC24612 采用 SOT23 - 5 封装。
商品特性
- 支持有源钳位反激式、QR、DCM、CCM 反激式和 LLC 等各种拓扑
- 工作频率高达 1MHz(UCC24612 - 1 为 1MHz,UCC24612 - 2 为 800kHz)
- 宽 VDD 范围允许从 5V 至 28V 输出系统的直接偏置
- 具有比例栅极驱动器的 4A 灌电流、1A 拉电流栅极驱动器
- 自适应最短关闭时间,可提高抗噪能力
- 循环极限预关闭可提高 CCM 效率
- 高侧或低侧可配置
- 实现自动轻负载和睡眠模式管理,待机电流为 320μA
- 16ns 典型关闭传播延迟
- 9.5V 栅极驱动器钳位,可减少驱动损耗
应用领域
- 交流/直流适配器
- USB Type - C 和电力输送交流适配器
- 服务器和电信电源
- 交流/直流辅助电源
- 具有高侧 SR 的反激式
- 具有低侧 SR 的反激式
