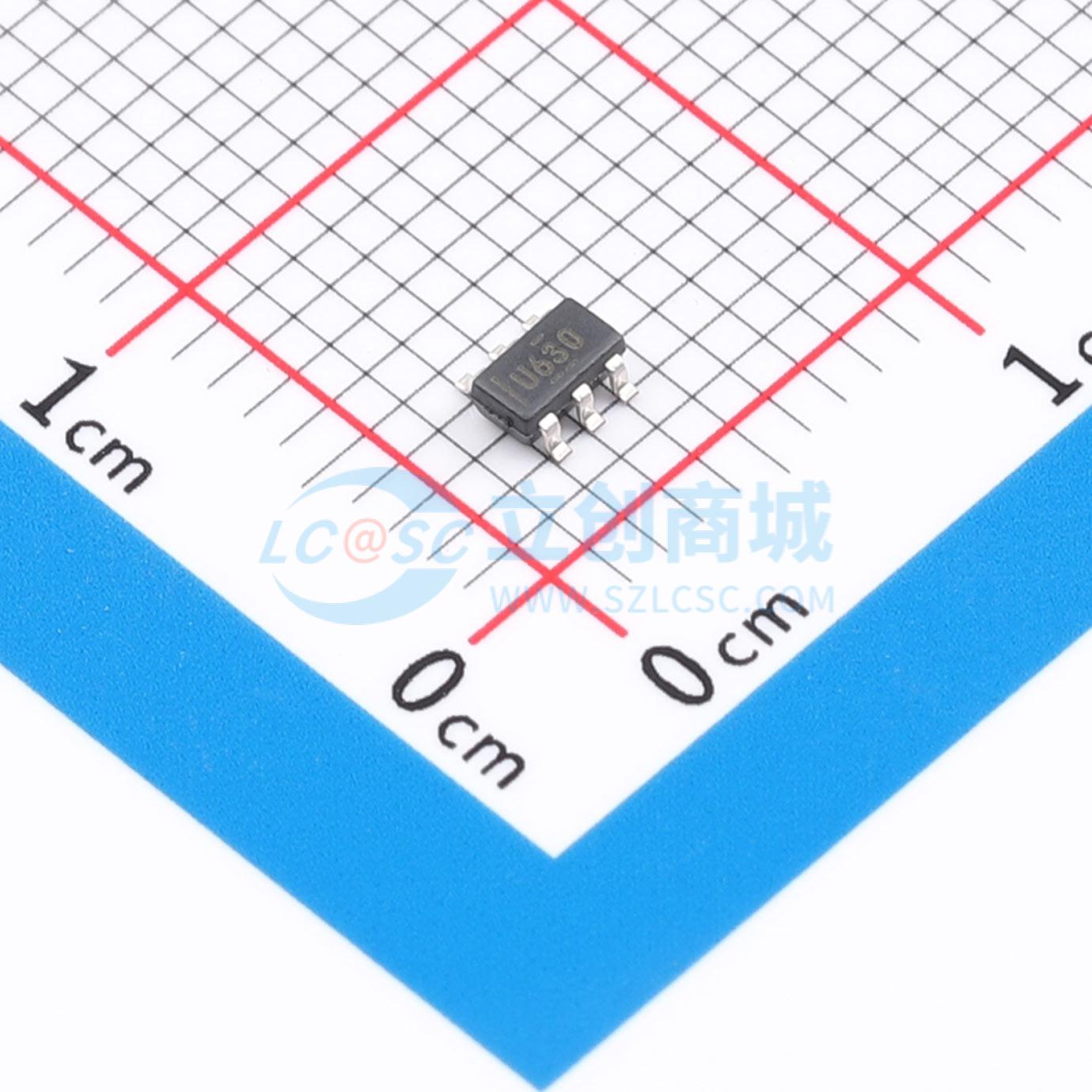

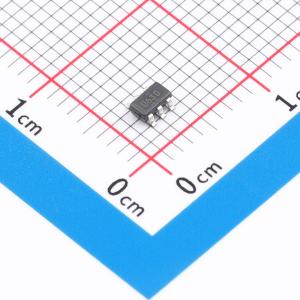

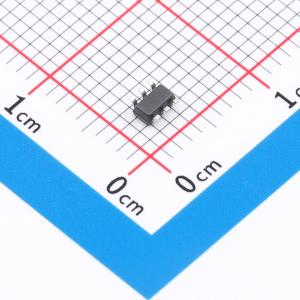

温馨提醒：图片仅供参考，商品以实物为准

UCC24630DBVT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SR控制器是一款高性能控制器和驱动器，面向用于二次侧同步整流的N沟通MOSFET电源器件。控制器和MOSFET组合构成了一个近似理想的二极管整流器。该解决方案不仅可直接降低整流器的功耗，同时凭借着效率的提高还能够降低一次侧的损耗。采用伏秒平衡控制方法并且不与MOSFET的漏极直接相连，因此在较宽的输出电压范围内都是反激电源的理想选择
品牌名称: TI(德州仪器)
商品型号: UCC24630DBVT
商品编号: C2657795
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.38克(g)

商品参数

商品概述

UCC24630 SR 控制器是一款高性能控制器和驱动器，面向用于二次侧同步整流的 N 沟道 MOSFET 电源器件。控制器和 MOSFET 组合构成了一个近似理想的二极管整流器。该解决方案不仅可直接降低整流器的功耗，同时凭借着效率的提高还能够降低一次侧的损耗。 UCC24630 采用伏秒平衡控制方法并且不与 MOSFET 的漏极直接相连，因此在较宽的输出电压范围内都是反激电源的理想选择。 SR 驱动关断阈值与 MOSFETRDS(on) 无关，这样可优化最长导通时间。另外，器件和布线电感所导致的二次侧电流振铃也不会影响 SR 关断阈值。 UCC24630 控制器提供了可编程的错误触发滤波器、频率检测器（可在低功耗状态期间自动切换至待机模式）和引脚故障保护。 UCC24630 兼容断续导通模式(DCM)、转换模式 (TM) 和 CCM 三种工作模式。凭借较宽的 VDD 工作范围以及宽范围的可编程 VPC 电压和消隐时间，该器件可应用于各类反激转换器设计。

商品特性

针对 5V 至 24V 反激系统进行优化的二次侧同步整流 (SR) 控制器
工作频率高达 200kHz
伏秒平衡 SR 导通时间控制
最大限度降低了金属氧化物半导体场效应晶体管 (MOSFET) 器件和布线电感的影响
兼容连续导通模式 (CCM)
兼容一次侧同步整流 (PSR) 和二次侧同步整流 (SSR) 控制
自动低功耗检测和 110μA 待机模式电流
宽 VDD 范围：3.6V 至 28V
具有 13V 钳位电压的轨到轨栅极驱动器
开路和短路引脚故障保护

应用领域

5V 至 24V 输出反激和正向转换器
带有 Type-C 连接器的 USB-PD 适配器和充电器
智能手机和平板电脑充电器
笔记本电脑和超极本适配器
服务器、台式机和电器应用的高效辅助电源
工业用和医疗用开关模式电源 (SMPS)

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	非内置
	工作电压	3.75V~28V
	开关频率	200kHz
	模式支持	CRM；DCM；CCM

	属性	参数值
	静态电流(Iq)	110uA
	导通时间	350ns
	关断时间	2.5us
	关断延时	95ns
	工作温度	-40℃~+125℃
