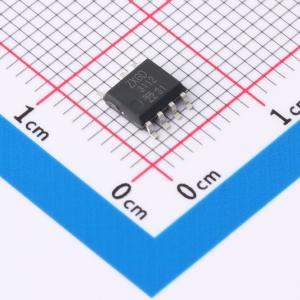

温馨提醒：图片仅供参考，商品以实物为准

ZXGD3112N7TC

400V有源或门MOSFET控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZXGD3112N7是一款400V有源或门MOSFET控制器，旨在驱动极低导通电阻RDS(ON)的功率MOSFET，使其作为理想二极管工作。这可替代标准整流器，以降低正向压降并全面提高功率传输效率。ZXGD3112N7可用于最高±400V轨压的高端和低端电源装置（PSU）
品牌名称: DIODES(美台)
商品型号: ZXGD3112N7TC
商品编号: C2653683
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ZXGD3112N7 是一款400V主动ORing MOSFET控制器，设计用于驱动一个非常低RDS(ON)的功率MOSFET作为理想二极管。这可以替代标准整流器以减少正向电压降，并整体提高功率传输效率。

ZXGD3112N7 可用于高压侧和低压侧电源单元（PSU），轨电压可达±400V。它使非常低RDS(ON)的MOSFET能够作为理想二极管工作，因为关断阈值仅为-3mV，容差为±2mV。在典型的48V配置中，待机功耗<50mW，因为低静态供电电流<1mA。在电源故障条件下，ORing控制器检测到功率下降并在<600μs内迅速关闭MOSFET，以阻止反向电流流动并避免公共母线电压下降。

商品特性

适用于高压侧或低压侧电源的主动ORing MOSFET控制器
理想二极管以减少正向电压降
典型关断阈值为-3mV，容差为±2mV
漏极电压额定值为400V
VCC额定值为25V
待机功率<50mW，静态供电电流<1mA
关断时间<600μs，以最小化反向电流
完全无铅且完全符合RoHS标准，无卤素和无锑。“绿色”器件

应用领域

活跃ORing控制器应用于：
(N+) 冗余电源
电信和网络
数据中心和服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	理想二极管
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	-
	工作电压	4V~25V
	导通电阻	-
	工作温度	-50℃~+150℃
