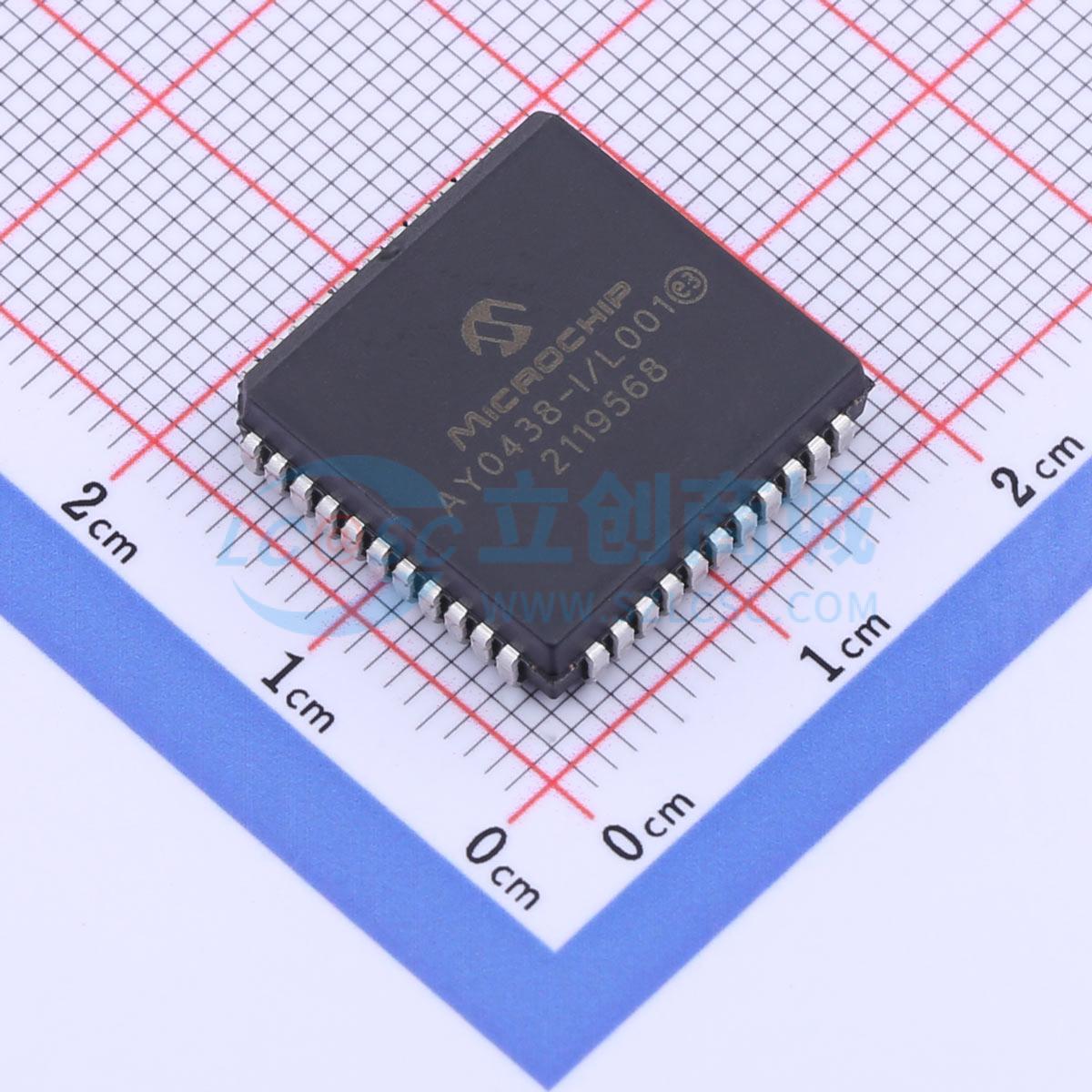

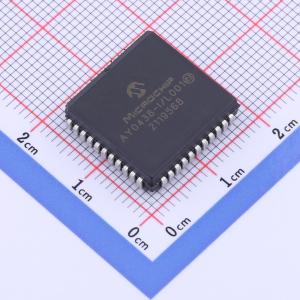

AY0438T-I/L

32段CMOS液晶显示器驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AY0438是一款CMOS集成器件，通常在微处理器的控制下驱动液晶显示器。该器件可作为智能外设，最多驱动32个LCD段。由于采用串行输入结构，它仅需三条控制线。它能锁存待显示的数据，使微处理器无需承担生成所需波形的任务。AY0438可驱动任何标准或定制的并行驱动LCD显示器，无论是场效应型还是动态散射型；可显示7段、9段、14段或16段字符、小数点、正负号或特殊符号。多个AY0438器件可以级联。LCD波形的交流频率既可以由用户提供，也可以通过在LCD输入引脚连接一个电容来控制内部振荡器的频率从而产生。AY0438有40引脚双列直插式塑料封装和44引脚PLCC封装。也提供未封装的裸片。
品牌名称: MICROCHIP(美国微芯)
商品型号: AY0438T-I/L
商品编号: C2653690
商品封装: PLCC-44(16.6x16.6)
包装方式: 编带
商品毛重: 7克(g)

商品概述

AY0438是一款CMOS集成器件，通常在微处理器的控制下驱动液晶显示器。该器件可作为智能外设，最多驱动32个LCD段。由于采用串行输入结构，它仅需三条控制线。它能锁存待显示的数据，使微处理器无需承担生成所需波形的任务。 AY0438可驱动任何标准或定制的并行驱动LCD显示器，无论是场效应型还是动态散射型；可显示7段、9段、14段或16段字符、小数点、正负号或特殊符号。多个AY0438器件可以级联。LCD波形的交流频率既可以由用户提供，也可以通过在LCD输入引脚连接一个电容来控制内部振荡器的频率从而产生。 AY0438有40引脚双列直插式塑料封装和44引脚PLCC封装。也提供未封装的裸片。

商品特性

可驱动多达32个任意配置的LCD段
采用CMOS工艺，具备宽电源电压范围、低功耗运行、高抗噪性和宽温度范围
输入与CMOS和TTL兼容
所有引脚均具备静电放电保护
可级联
片上振荡器
仅需三条控制线

应用领域

工业显示器
消费产品显示器
电信产品显示器
汽车仪表盘显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	32段
	工作电压	3V~8.5V

	属性	参数值
	接口类型	-
	工作电流	25uA
	工作温度	-40℃~+85℃
