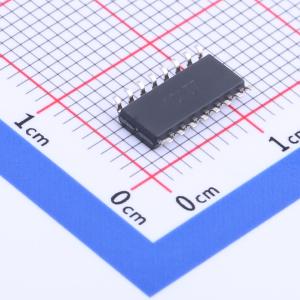

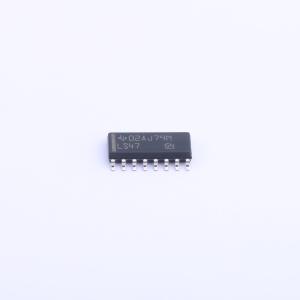

SN74LS47DR

内部上拉消除了对外部电阻的需求灯测试功能前导/后随零抑制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LS47 BCD 到 7 段解码器/驱动器
品牌名称: TI(德州仪器)
商品型号: SN74LS47DR
商品编号: C2653711
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

'46A、'47A 和 'LS47 具有用于直接驱动共阳极 LED 或白炽指示灯的低电平有效输出。48、'LS48 和 'LS49 具有用于驱动灯缓冲器或共阴极 LED 的高电平有效输出。除 'LS49 以外的所有电路都具有全波纹消隐输入/输出控制和灯测试输入。'LS49 电路包含一个直接消隐输入。段识别和结果显示如下所示。BCD 输入计数超过 9 时的显示模式是用于验证输入条件的独特符号。

'46A、'47A、48、'LS47 和 'LS48 电路集成了自动前缘和/或后缘零消隐控制（RBI 和 RBO）。当 BI/RBO 节点处于高电平时，这些类型的灯测试（LT）可以在任何时间执行。所有类型（包括 49 和 'LS49）都包含一个优先级更高的消隐输入（BL），可以用来通过脉冲控制灯的亮度或抑制输出。输入和输出完全兼容 TTL 逻辑输出。

SN54246/SN74246 和 '247 以及 SN54LS247/SN74LS247 和 'LS248 组成了 E 和带有尾部的，并且设计为给设计师在两种指示字体之间提供选择。

	属性	参数值
	商品目录	数码管驱动
	工作电压	4.75V~5.25V
	段驱动电流	24mA

	属性	参数值
	其他特性	共阳极；辉光可调
	工作温度	0℃~+70℃
	耗散功率(Pd)	35mW
