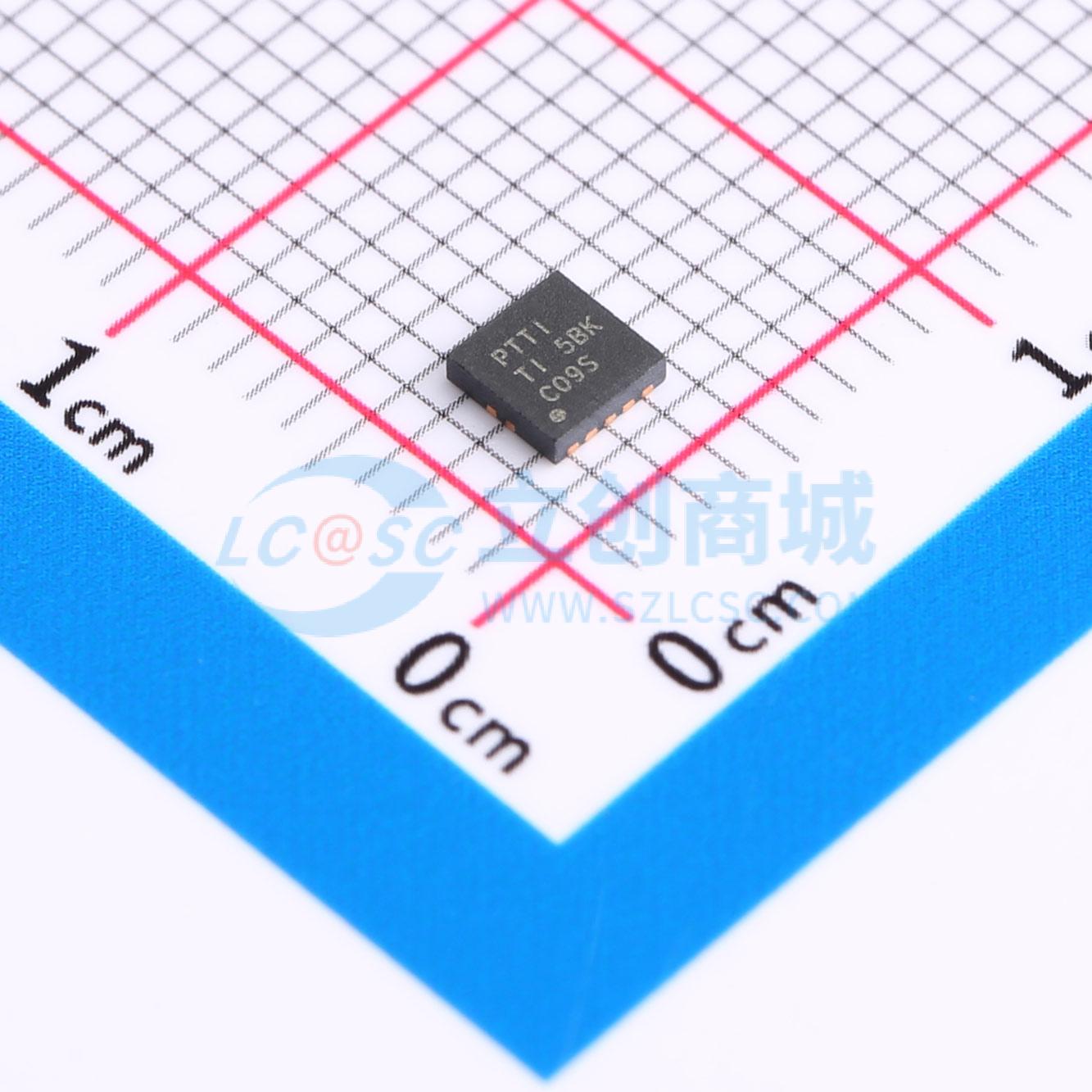

温馨提醒：图片仅供参考，商品以实物为准

TPS65137ADSCR

电压2.3V~5.5V 输出电流200mA 双路输出驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS65137 具有数字负电源电压调节的双通道正负输出
品牌名称: TI(德州仪器)
商品型号: TPS65137ADSCR
商品编号: C2653723
商品封装: WSON-10(3x3)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

TPS65137是一款双输出AMOLED显示电源芯片，为需要正负电压电源轨的AMOLED显示提供电源供应，可保障良好的显示画质。该器件输入电压范围宽，适配手机搭载的AMOLED显示，输入电压可高于正输出电压，仍能保持精准稳压，可通过数字控制引脚按数字步长调整负输出电压，采用新型架构，通过LDO后置调节器实现良好的线性调节和负载调节，输出电压纹波极低，可避免手机传输时段输入电压瞬变对AMOLED显示造成干扰。

商品特性

输入电压范围2.3V~5.5V
正输出电压精度1%
线性瞬态调节性能良好
低噪声运行
输出电流可达200mA
正输出为固定4.63V
负输出支持数字编程，最低可达-5.23V，默认值为-4.93V
具备高级省电模式
集成短路保护功能
集成热关断功能
TPS65137A关机状态下输出为高阻抗
采用3×3mm 10引脚QFN封装
LDO后置调节器可降低正输出电压纹波，关机时内部LDO断开正输出

应用领域

AMOLED有源矩阵有机发光二极管显示电源供应
手机、智能手机的AMOLED显示应用

	属性	参数值
	商品目录	数码管驱动
	配置	-
	接口类型	-
	工作电压	2.3V~5.5V
	时钟频率(fc)	1.6MHz
	静态电流	400uA

	属性	参数值
	位驱动电流	-
	段驱动电流	-
	功能特性	-
	工作温度	-40℃~+85℃
	耗散功率(Pd)	-
