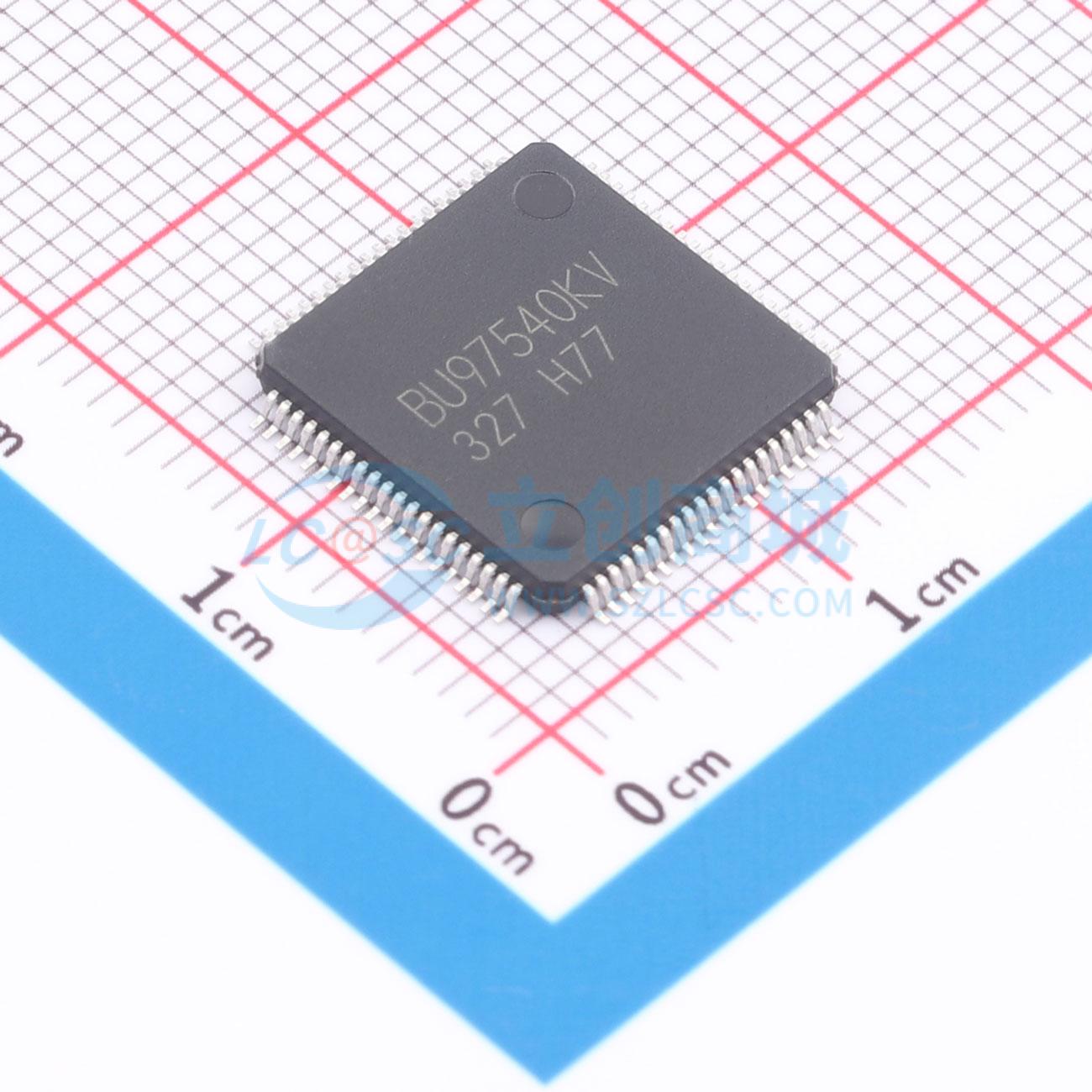

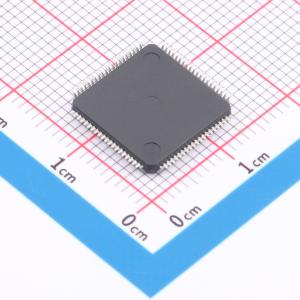

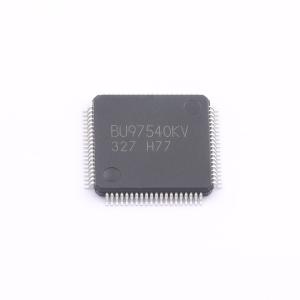

温馨提醒：图片仅供参考，商品以实物为准
BU97540KV-ME2
BU97540KV-ME2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BU97540KV-M 是一款1/5、1/4、1/3 占空比或静态通用型LCD驱动器。它可以驱动多达335个LCD段，并控制多达9个通用/PWM输出引脚。该产品集成了一个键扫描电路，可接受来自多达30个按键的输入，以减少印刷电路板上的布线。它支持1芯片（主）模式和2芯片（主+从）模式。显示占空比可以通过串行控制数据进行选择，并且支持包括1/5、1/4、1/3和静态在内的多种驱动模式。该设备还具有公共和段输出波形的帧频率串行数据控制功能，以及段输出引脚、PWM输出引脚和通用输出引脚功能之间的切换。它内置了OSC电路、集成电压检测型上电复位（VDET）电路和低功耗设计。BU97540KV-M支持行反转和帧反转。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BU97540KV-ME2
- 商品编号
- C2653741
- 商品封装
- VQFP-80(12x12)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~6V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/5,1/4,1/3 | |
| 工作电流 | 105uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/4,1/3,1/2 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 15uA | |
| 耗散功率(Pd) | 1.2W |
商品概述
BU97540KV-M是一款1/5、1/4、1/3占空比或静态通用LCD驱动器。BU97540KV-M最多可驱动335个LCD段。BU97540KV-M还可控制多达9个通用/PWM输出引脚。 这些产品还集成了一个按键扫描电路，可接受多达30个按键的输入，以减少印刷电路板布线。
商品特性
- 通过AEC-Q100认证
- 支持多达30个按键的按键输入功能（仅在按键按下时进行按键扫描）
- 支持单芯片（主芯片）模式和双芯片（主芯片 + 从芯片）模式
- 可通过串行控制数据选择1/5、1/4、1/3占空比或静态模式
- 单芯片模式（仅主芯片）：
- 1/5占空比驱动：最多可驱动335个段
- 1/4占空比驱动：最多可驱动272个段
- 1/3占空比驱动：最多可驱动204个段
- 静态驱动：最多可驱动68个段
- 双芯片模式（主芯片 + 从芯片）：
- 1/5占空比驱动：最多可驱动680个段
- 1/4占空比驱动：最多可驱动548个段
- 1/3占空比驱动：最多可驱动411个段
- 静态驱动：最多可驱动137个段
- 通过串行数据控制公共端和段输出波形的帧频
- 通过串行数据控制段输出引脚、PWM输出引脚和通用输出引脚功能之间的切换（最多9个引脚）
- 内置OSC电路
- 集成电压检测型上电复位（VDET）电路
- 无需外部组件
- 低功耗设计
- 支持行反转和帧反转
应用领域
- 汽车音响
- 家用电器
- 仪表设备
