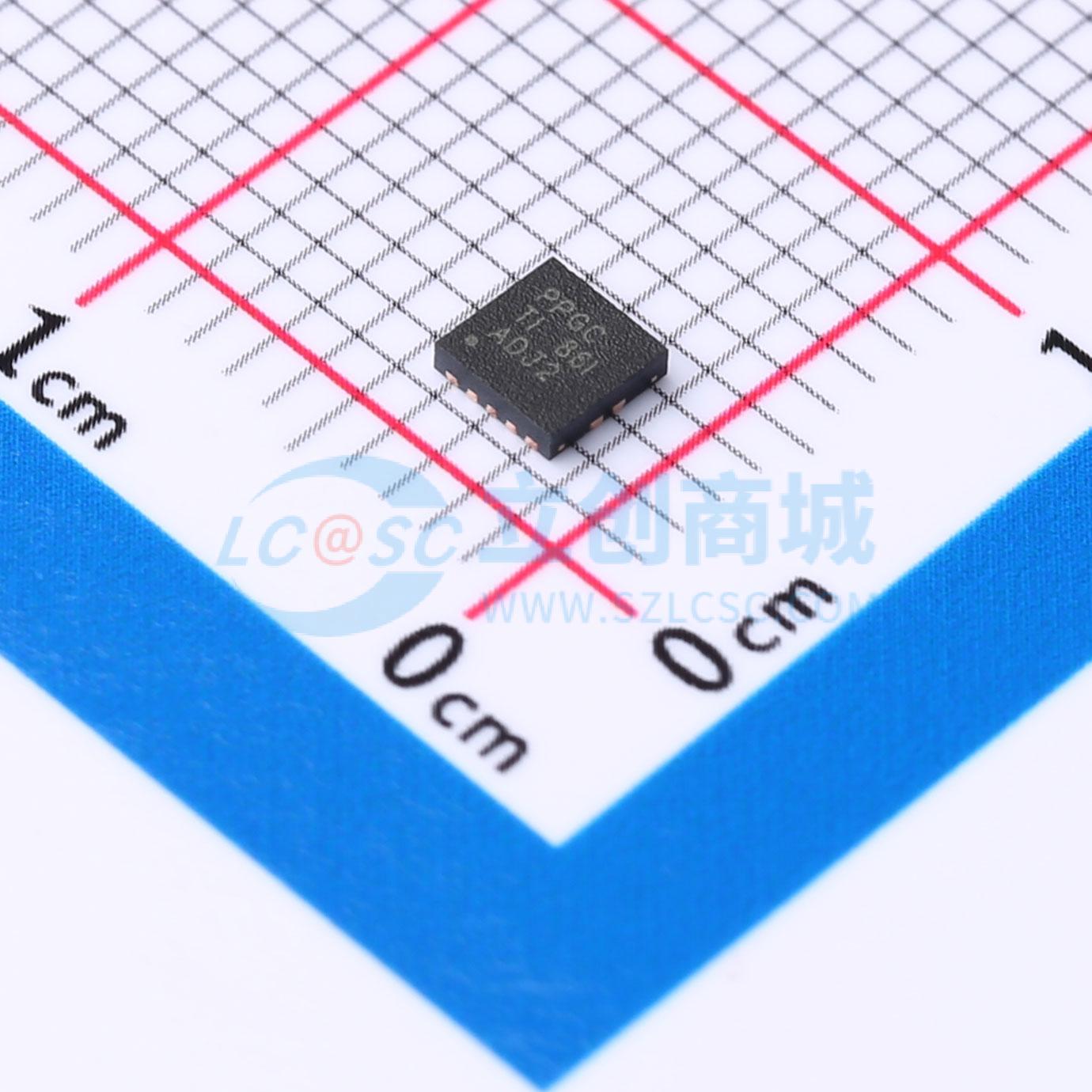

温馨提醒：图片仅供参考，商品以实物为准
TPS65137ASDSCR
电压2.5V~4.8V 输出电流250mA 双路输出驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS65137AS 250mA 双通道输出有源矩阵有机发光二极管 (AMOLED) 显示屏电源
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS65137ASDSCR
- 商品编号
- C2653725
- 商品封装
- WSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 2.5V~4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 16mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPS65137AS 被设计用于驱动需要正负电压电源轨的AMOLED 显示屏（有源矩阵有机发光二极管）。此器件集成了一个具有低压降(LDO) 后置稳压器的升压转换器和一个适合于电池供电类产品的反相降压 - 升压转换器。数字控制引脚(CTRL) 允许用数字步进设定负输出电压。TPS65137AS 使用一个可实现出色线路和负载稳压的全新技术。需要使用此技术来避免手机发送阶段产生的输入电压干扰对AMOLED 显示屏造成的影响。
商品特性
- 2.5V 至 4.8V 输入电压范围
- 0.8% 输出电压精度 V 正向
- 出色的线路瞬态稳压
- 250 mA 输出电流
- 固定 4.6V V_IE|n 输出电压
- 数字可编程 V_P*[n]，-2.2V 至 -5.2V
- V_W(H) 的缺省值为 -4.9V
- 短路保护
- 热关断
- 3mm × 3mm 10 引脚四方扁平无引线(QFN) 封装
应用领域
- 有源矩阵 OLED
