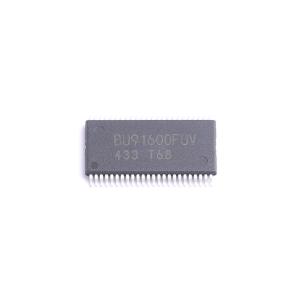

BU91600FUV-ME2
低占空比汽车用LCD段式驱动器，最大148段
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BU91600FV-M和BU91600FUV-M是适用于汽车应用的1/4、1/3、1/2占空比或静态通用型LCD驱动器。BU91600FV-M最多可驱动116个LCD段，而BU91600FUV-M最多可驱动148个LCD段。这些驱动器支持VA LCD显示屏，具有更好的光学性能，通过更高的LCD电压驱动和更高的帧频驱动实现。它们可以在高达+105°C的温度下工作，并符合AEC-Q100 Grade 2标准，适用于汽车环境。这些驱动器可以控制最多16个通用输出/16个PWM输出端口，用于LED背光和LED按钮照明，通过各种频率设置减少闪烁。它们还支持按键扫描功能，能够检测多达20个按键输入，从而减少PCB布线并最小化微控制器的尺寸和成本。EVR功能允许调整LCD对比度，并提供TTL兼容的输入接口，支持广泛的MCU电压范围。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BU91600FUV-ME2
- 商品编号
- C2653724
- 商品封装

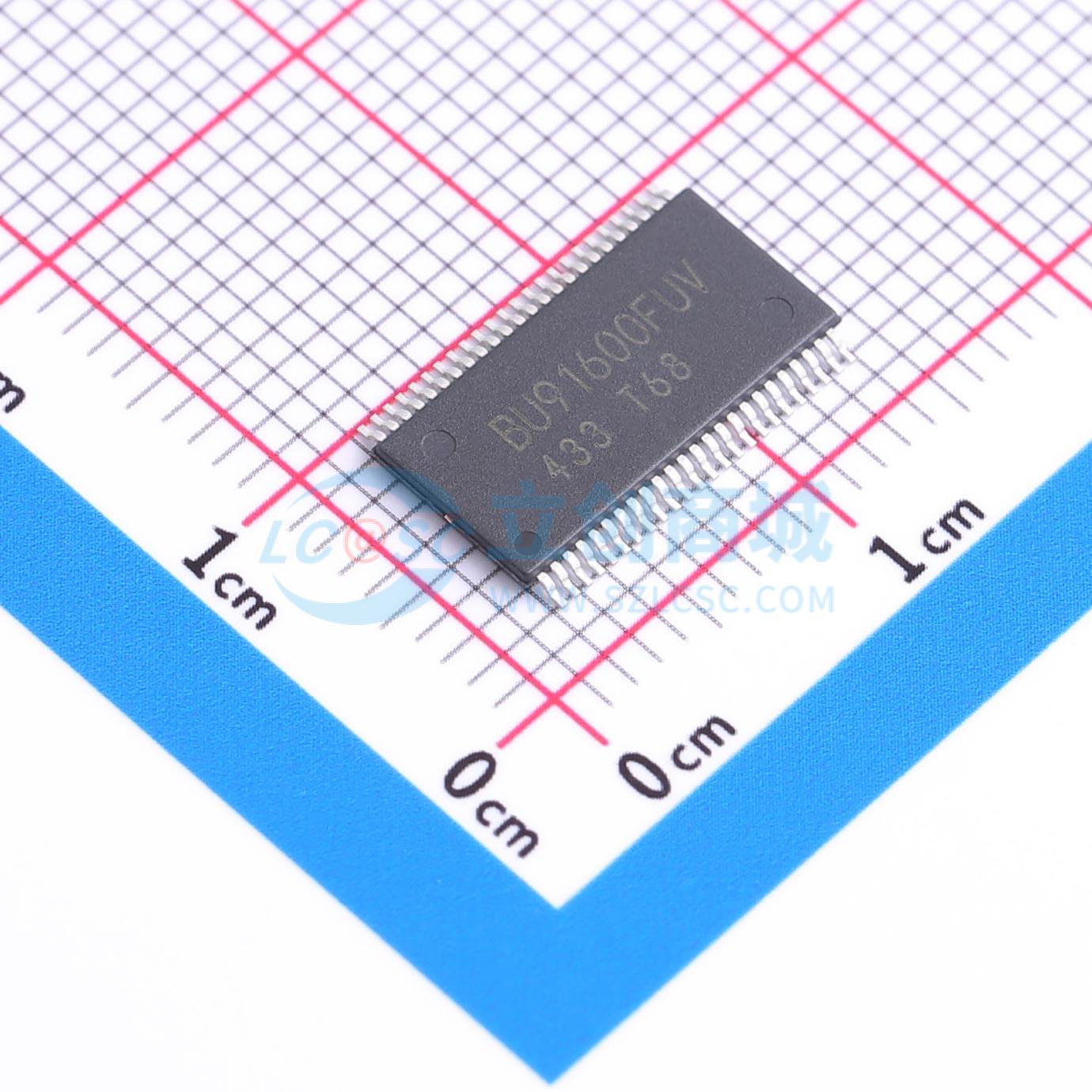

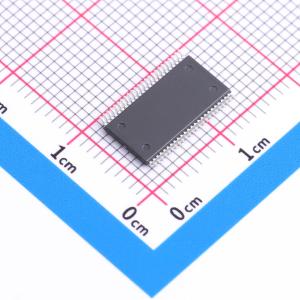

- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~6V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/4,1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/3,1/2 | |
| 工作温度 | -40℃~+105℃ | |
| 频率 | 360kHz | |
| 耗散功率(Pd) | 640mW |
商品概述
BU91600FV-M和BU91600FUV-M是一款1/4、1/3、1/2占空比或静态通用LCD驱动器，可用于汽车应用。BU91600FV-M最多可驱动116个LCD段，BU91600FUV-M最多可驱动148个LCD段。 该产品可支持VA LCD显示屏，在更高的LCD电压驱动和更高的帧频驱动下具有更好的光学性能。 它可支持高达+105℃的工作温度，符合汽车应用所需的AEC-Q100 2级标准。 它最多可控制16个通用输出/16个PWM输出端口，用于LED背光和LED按键照明，通过各种频率设置功能实现更少的闪烁。 它还支持按键扫描功能，最多可检测20个按键输入，以减少PCB布线，并使微控制器的尺寸和成本最小化。 它可通过其EVR功能支持LCD对比度调节，还提供TTL兼容输入接口，非常适合宽电压范围的MCU。
商品特性
- 通过AEC-Q100认证（注）
- 1/4、1/3、1/2占空比或静态设置可选
- BU91600FV-M 1/4占空比：最多116段，1/3占空比：最多87段，1/2占空比：最多58段，静态：最多29段
- BU91600FUV-M 1/4占空比：最多148段，1/3占空比：最多111段，1/2占空比：最多74段，静态：最多37段
- 1/3或1/2偏置设置可选
- 支持2.7V至6.0V的宽工作电压范围，可支持TN LCD和VA LCD显示屏
- 集成LCD电压驱动电路
- 集成用于LCD帧频的振荡电路
- 行或帧反转驱动可选
- 最多16通道外部PWM输出（段输出/通用输出可选）
- 最多6通道内部PWM输出（段输出/通用输出/外部PWM输出可选）
- 支持256级PWM功能，实现背光/按键LED照明
- 支持50Hz至685Hz的LCD帧频，共128种设置
- 支持146Hz至2.34KHz的PWM频率，共16种设置
- 支持外部PWM输入
- 支持3线串行接口 + KEYOUT
- 支持TTL电平输入，可直接连接3.3V MCU电路
- 支持最多20个按键输入检测（段可选）
- 集成EVR功能，调节LCD对比度
- 集成电压检测型上电复位，无需外部元件
- 低功耗设计
应用领域
- 仪表盘
- 空调控制系统
- 汽车音响
- 汽车收音机
- 计量设备
- 白色家电
- 医疗保健产品
- 电池供电产品
