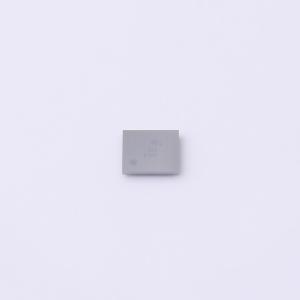

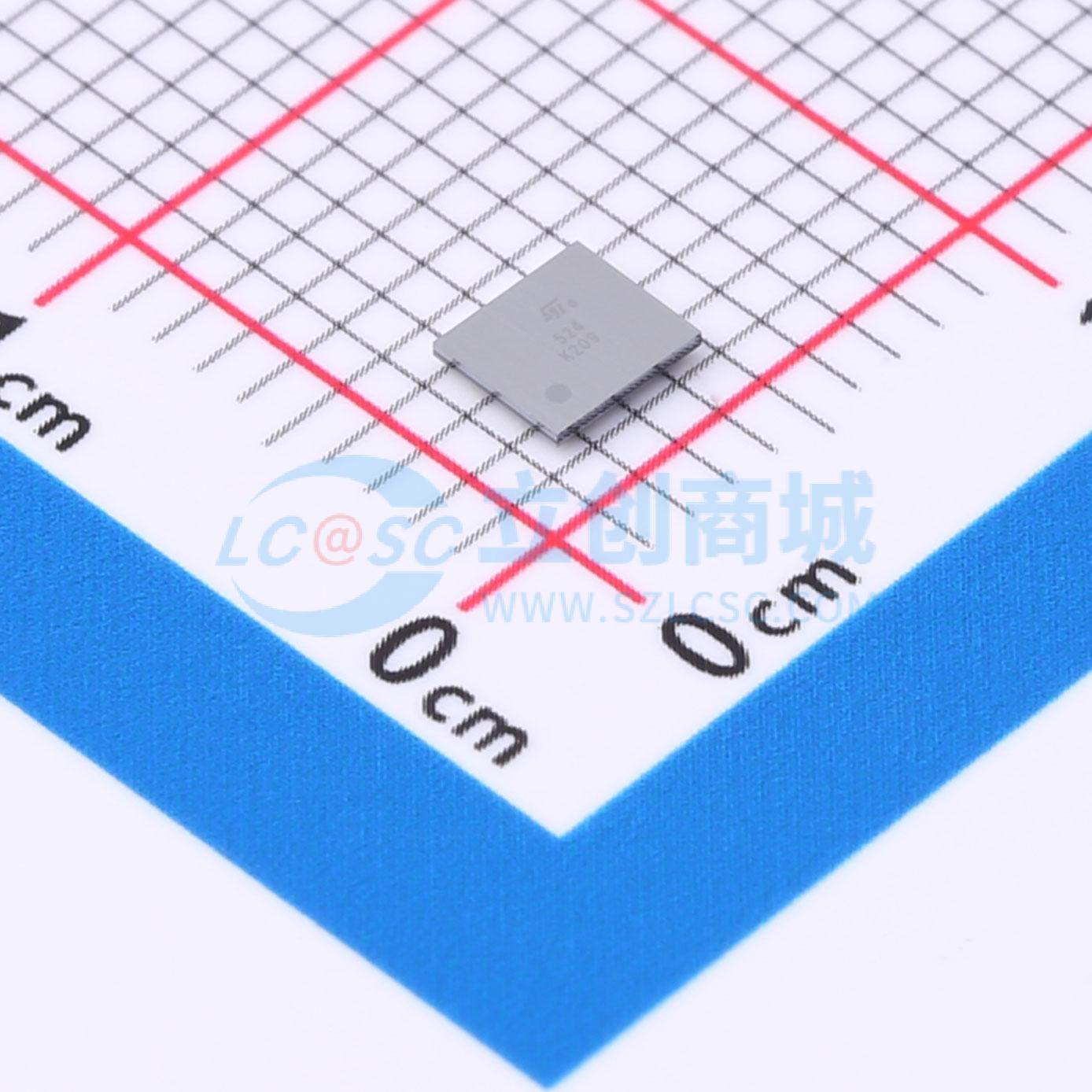

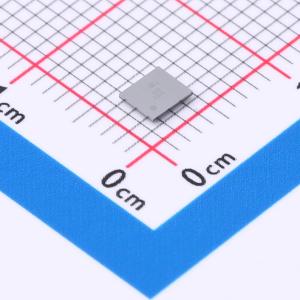

STLED524
STLED524
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 智能矩阵LED显示屏驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STLED524
- 商品编号
- C2653695
- 商品封装
- CSP-56(3x3.4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 点阵 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 时钟频率(fc) | 600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 位驱动电流 | - | |
| 段驱动电流 | - | |
| 其他特性 | - | |
| 工作温度 | -30℃~+85℃ |
商品概述
STLED524是一款5x24点阵LED显示驱动器。它能以高达20 mA的电流驱动每个点。矩阵的行采用复用方式。一行中的每个LED由一个独立的低端电流镜驱动。电流调节器由一个集成的升压型DC-DC转换器供电。其输出电压可通过内部寄存器进行调整，以根据LED类型（其正向电压）优化效率。这可降低电流镜的功耗并提高整体效率。STLED524还包含一个内部LDO稳压器，可为额外的电路提供电源电压。每个电流镜提供的最大电流由ReEET电阻调节。由于内部寄存器的设置，每个LED（点）的电流可进行255级调光。
STLED524具备255级PWM调光功能，还支持自动斜率功能。每个LED（点）的周期时间和斜率时间可单独调整。
内部寄存器可存储两种图案。显示屏内容可通过4种方式自动滚动。
商品特性
- 工作输入电压范围为2.7 V至5.5 V
- 5x24 LED矩阵驱动器
- 借助内部寄存器，每个LED可单独进行255级亮度调节
- 内部寄存器可存储2种图案
- 具有4向滚动功能，可锁定列数据
- 255级PWM调光
- 可调节消隐时间
- 自动斜率功能
- 每个点的周期时间和斜率时间可单独调节
- SPI接口
- 集成输出电压可调的升压转换器
- 集成LDO，输出3.1 V电压，电流80 mA
- 350 mA时升压效率达92%
- 2.4 MHz开关频率

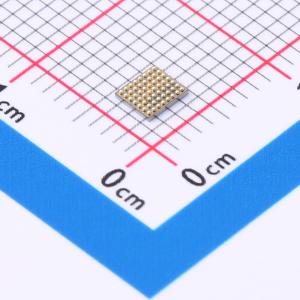

- CSP 56凸点，间距0.4 mm，尺寸3.4x3.0 mm
应用领域
- 家电用户界面
- 手持设备显示驱动器
