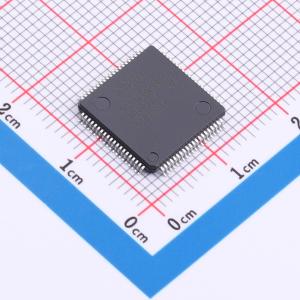

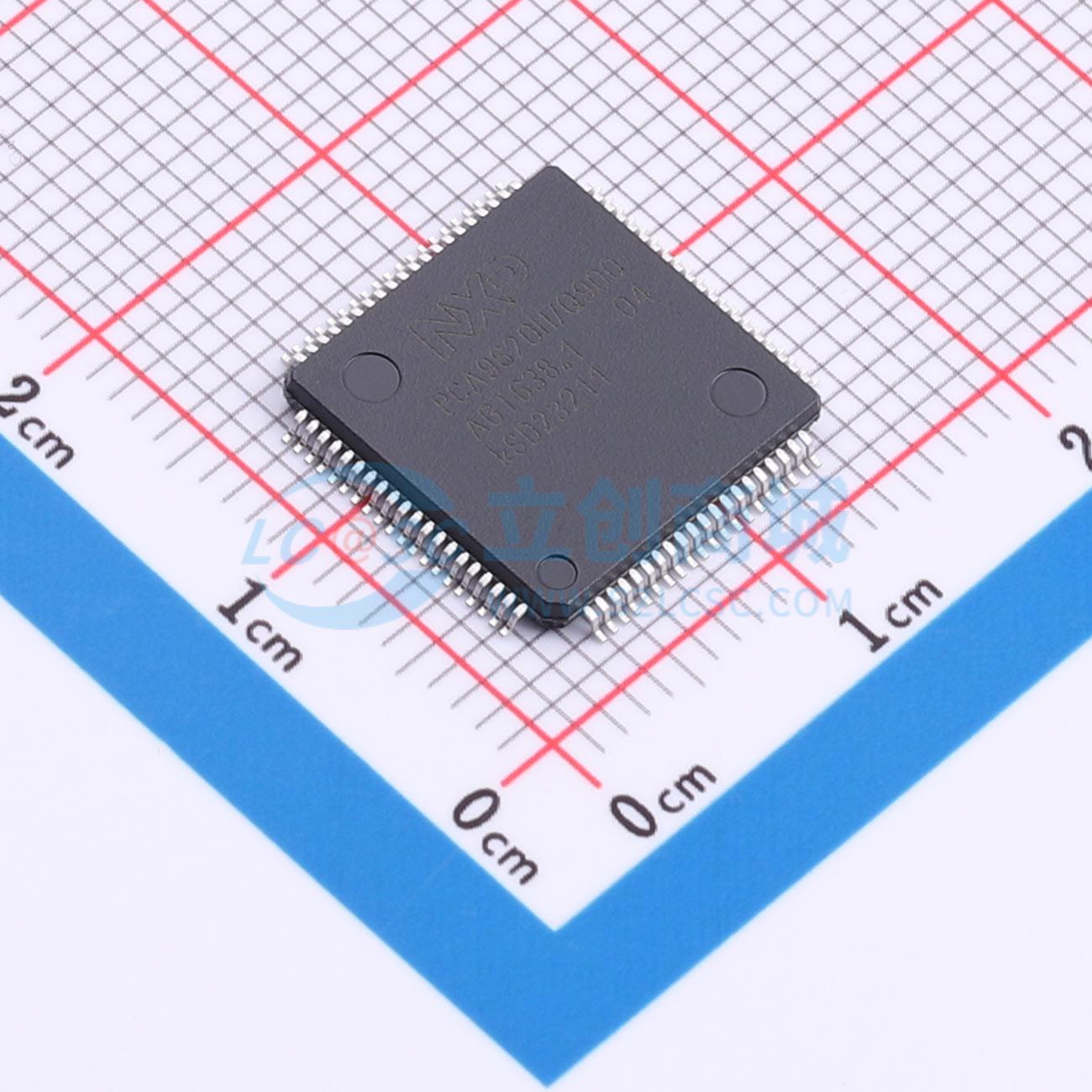

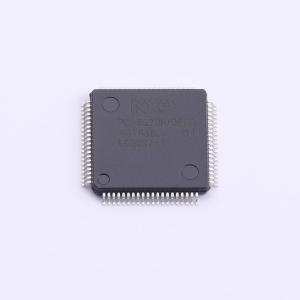

PCA9620H/Q900/1,51

PCA9620是一种外围设备，几乎可以与任何低复用率的液晶显示器（LCD）接口。它可以为包含多达8个背板、60个段和多达480个元素的任何静态或复用LCD生成驱动信号。PCA9620与大多数微处理器或微控制器兼容，并通过两线双向I2C总线进行通信。通过使用具有自动递增寻址功能的显示RAM和显示存储器切换来最小化通信开销。PCA9620具有内部电荷泵和内部电容，用于片上生成LCD驱动电压。

PCA9620符合AEC Q100 2级标准，适用于汽车应用，具有低功耗，并且工作温度范围从-40°C到+105°C。它可以驱动多达60个7段字母数字字符、最多30个14段字母数字字符，或者任何包含多达480个元素的图形。该设备包括一个480位RAM用于显示数据存储，并支持可选择的背板驱动配置：静态、2倍、4倍、6倍或8倍背板复用。它还具有可编程的内部电荷泵，用于片上生成高达3xVDD2的LCD电压。PCA9620具有400 kHz I2C总线接口，可选的VLCD线性温度补偿，以及可选的显示偏置配置。它支持宽范围的数字和模拟电源供应，从2.5 V到5.5 V，以及宽范围的LCD电源供应，从适用于低阈值LCD的2.5 V到适用于高阈值（汽车）扭曲向列LCD的9.0 V。该设备在静态、双工和四工驱动模式下提供显示存储器库切换，以及在60 Hz至300 Hz范围内以10 Hz步进的可编程帧频，工厂校准的公差为±15%，覆盖整个温度和电压范围。它还支持可选择的LCD驱动波形反转方案：帧反转或行反转。

PCA9620适用于诸如仪表盘、汽车收音机和空调控制单元等汽车应用，以及工业应用如机器控制系统和测量设备。它也适用于标牌，包括信息板和面板。

• 汽车
• 仪表盘
• 车载收音机
• 气候控制单元
• 工业
• 机器控制系统
• 测量设备
• 标识
• 信息板
• 面板
