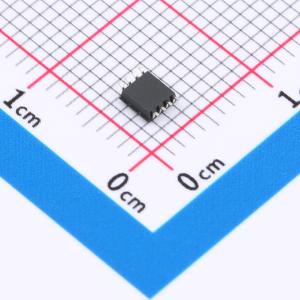

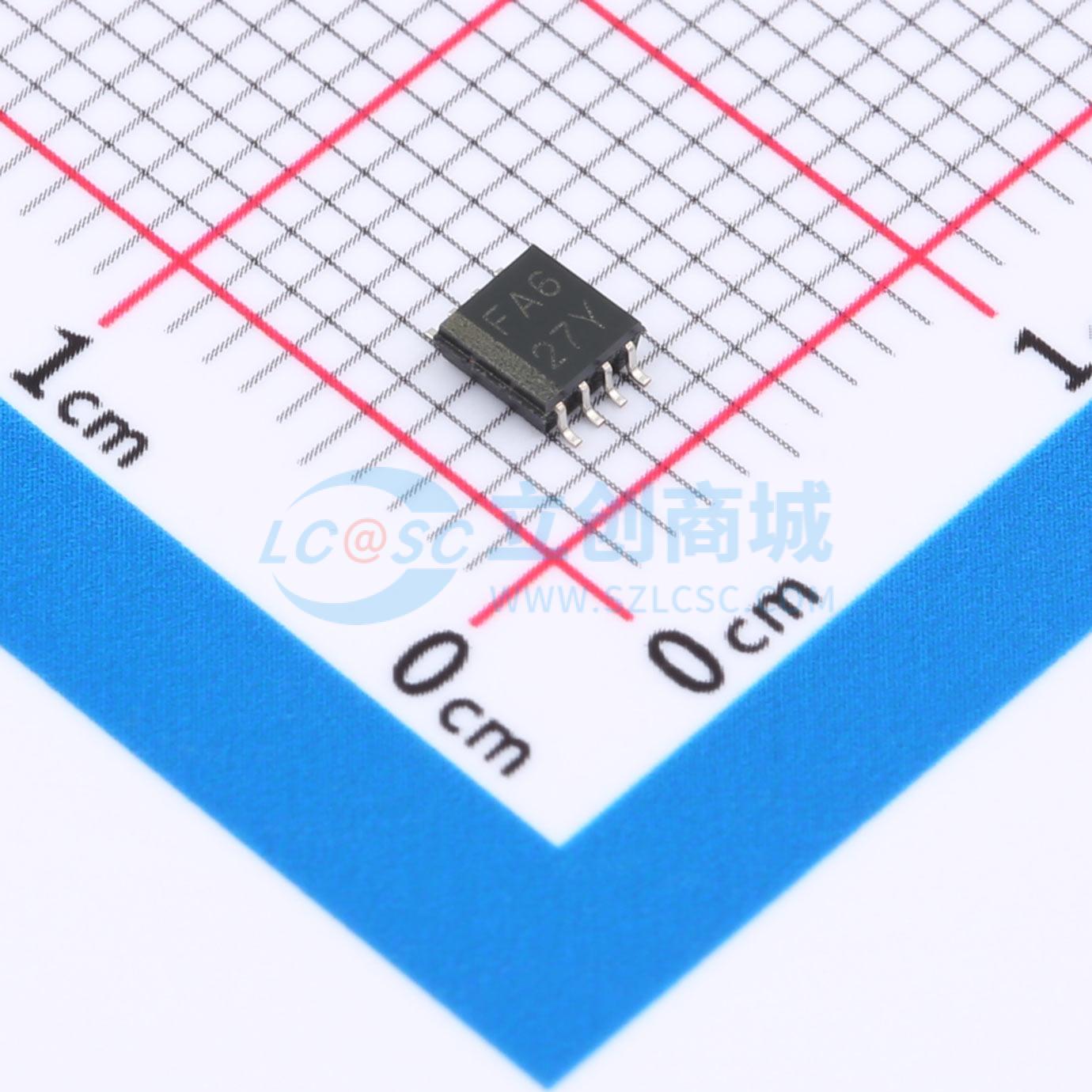

SN74TVC3306DCTR
SN74TVC3306 双电压钳位 IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74TVC3306 5V 双电压钳位
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74TVC3306DCTR
- 商品编号
- C2653086
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
参数完善中
商品概述
SN74TVC3306 器件提供了三个并联的NMOS传输晶体管，具有一个共同的未缓冲栅极。开关的低导通状态电阻允许以最小的传播延迟建立连接。
该器件可用作双开关，其栅极级联至参考晶体管。每个传输晶体管的低压侧被限制在由参考晶体管设定的电压范围内。这样做是为了保护对高电平过冲敏感的输入组件。
商品特性
- 专为电压限制应用设计
- 端口A和B之间3.5Ω的导通状态连接
- 流通引脚布局便于印刷电路板走线布设
- 直接与GTL+电平接口
- 锁存性能超过每JESD 78，2类100mA
- 静电保护超过JESD 22 2000V人体模型、200V机械模型、1000V带电器件模型
应用领域
- 电压电平转换
- 信号切换
- 总线隔离
