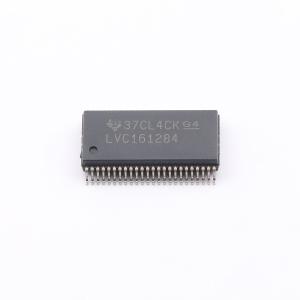

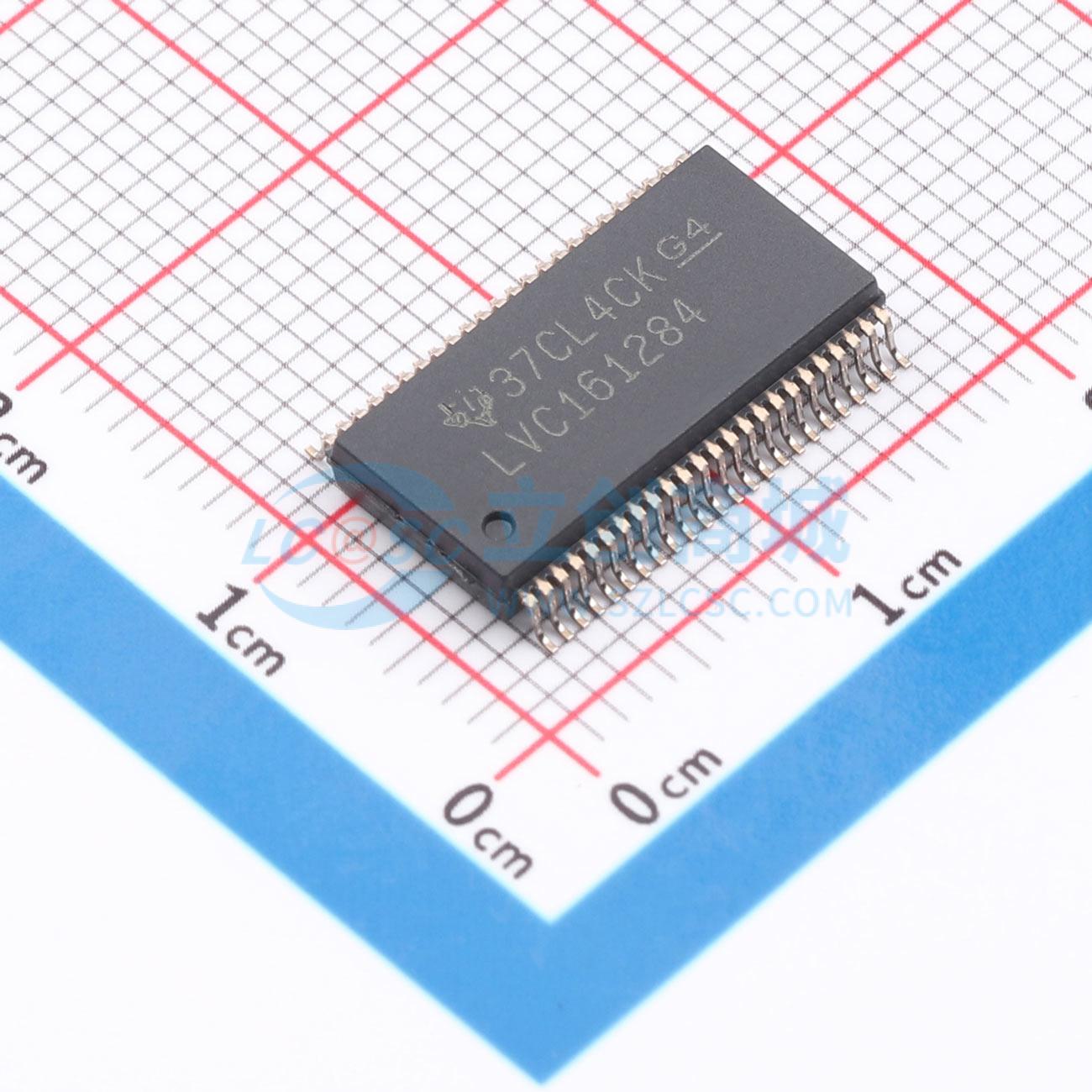

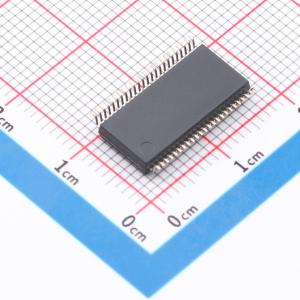

SN74LVC161284DLR实物图
  • SN74LVC161284DLR商品缩略图
  • SN74LVC161284DLR商品缩略图
  • SN74LVC161284DLR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC161284DLR

19位总线接口

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC161284 具有三态输出的 19 位总线接口
品牌名称
TI(德州仪器)
商品型号
SN74LVC161284DLR
商品编号
C2653105
商品封装
SSOP-48-300mil​
包装方式
编带
商品毛重
0.6克(g)

商品参数

属性参数值
商品目录特殊逻辑IC
工作电压3V~3.6V
属性参数值
工作温度0℃~+70℃

商品概述

SN74LVC161284支持3V至3.6V VCC工作,可实现数据总线之间的异步双向通信,控制功能的实现可减少对外部时序的要求。该器件拥有8个双向传输位,DIR为高电平时数据沿A到B方向传输,DIR为低电平时数据沿B到A方向传输;包含5个用于线缆侧的驱动器和4个接收器,其中1个接收器专用于HOST LOGIC线路,1个驱动器用于驱动PERI LOGIC线路。输出驱动模式由高驱动控制引脚HD决定,HD为高电平时输出为图腾柱配置,HD为低电平时输出为开漏配置,符合并行外围接口规范要求。除HOST LOGIC IN和PERI LOGIC OUT外,所有线缆侧引脚都集成了1.4-kΩ上拉电阻;当关联输出驱动器处于低电平,或输出电压高于VCC CABLE时,上拉电阻关断;VCC CABLE断电时,PERI LOGIC OUT被设置为低电平。该器件拥有两组电源:VCC工作范围为3V至3.6V;VCC CABLE仅为线缆侧的输入和输出缓冲供电,工作范围为3V至3.6V以及4.7V至5.5V;即使VCC CABLE工作在3V至3.6V区间,线缆侧I/O引脚仍具备5V耐压能力。器件内置PMOS晶体管,可在VCC CABLE开路或接地时,防止信号引脚向VCC CABLE产生反向驱动电流,关联驱动器处于低电平时对应PMOS晶体管关断。该器件的正常工作温度范围为0℃至70℃。

商品特性

  • 所有开漏输出集成1.4-kΩ上拉电阻,无需外接分立电阻
  • ESD防护能力超过2000V,机器模型测试下防护能力超过200V,测试参数为C=200pF,R=0
  • 符合IEEE Std 1284-I(Level 1 Type)和IEEE Std 1284-II(Level 2 Type)电气规范
  • 流通式架构可优化PCB布局
  • 提供300-mil收缩小外形(DL)、薄型收缩小外形(DGG)两种塑料封装可选
  • 双电源设计,VCC CABLE独立供电缆侧输入输出缓冲
  • 线缆侧I/O引脚支持5V耐压
  • 内置防反向驱动电流保护结构

应用领域

  • 并行外围接口通信
