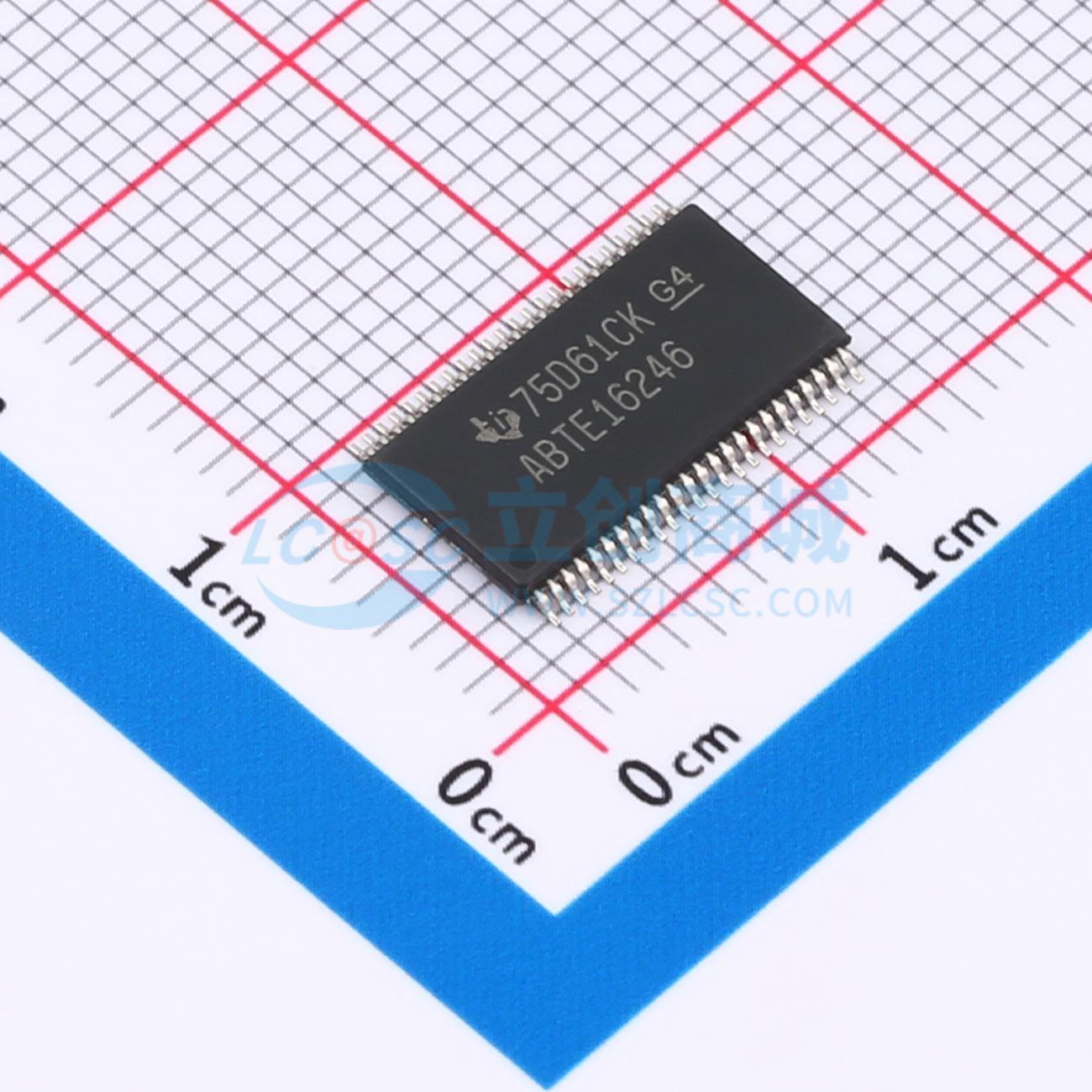

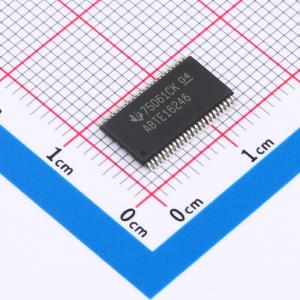

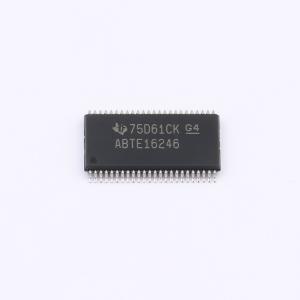

温馨提醒：图片仅供参考，商品以实物为准
SN74ABTE16246DGGR
11位入射波开关总线收发器，带三态和集电极开路输出
- 描述
- SN74ABTE16246 具有三态输出和集电极开路输出的 11 位入射波开关总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ABTE16246DGGR
- 商品编号
- C2653125
- 商品封装
- TSSOP-48-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊逻辑IC | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
SN74ABTE16246是一款11位非反相收发器，设计用于总线之间的异步双向通信，具备集电极开路输出和三态输出，可根据方向控制输入的逻辑电平，实现从A总线到B总线或从B总线到A总线的数据传输，可通过输出使能输入禁用器件，实现总线有效隔离，当输出使能为低电平时，器件处于工作状态。B端口带有等效25Ω串联输出电阻，可降低振铃；B端口的有源总线保持输入可将未使用或悬空输入保持在有效逻辑电平；A端口可通过VCC BIAS实现输出预充电，当VCC未连接时，可建立1.3V~1.7V的电压；有源总线保持电路可将未使用或未驱动输入保持在有效逻辑状态，不建议配合上拉或下拉电阻使用。
商品特性
- 属于Widebus系列，支持VME64 ETL规范
- 适配降低后的TTL兼容输入阈值范围
- 高驱动输出，参数为IOH = -60mA，IOL = 90mA，支持等效25Ω入射波切换
- VCCBIAS引脚可最小化带电插入过程中的信号失真
- 输出使能端内置上拉电阻，可在上电或掉电过程中将输出保持在高阻态
- 分布式VCC引脚和GND引脚可降低高速开关噪声
- B端口集成等效25Ω串联阻尼电阻
- 数据输入端的总线保持功能无需外部上拉/下拉电阻
- 电源电压范围最大值：VCC和VCCBIAS为-0.5V~7V
- 输入电压范围（I/O端口除外）：-0.5V~7V
- 高电平或掉电状态下输出电压范围：-0.5V~5.5V
- 低电平状态下输出电流最大值：128mA
- 输出钳位电流（VO<0）：-50mA
- DGG封装热阻抗为70℃/W，DL封装热阻抗为63℃/W
- 存储温度范围：-65℃~150℃
应用领域
- 总线间异步双向通信
