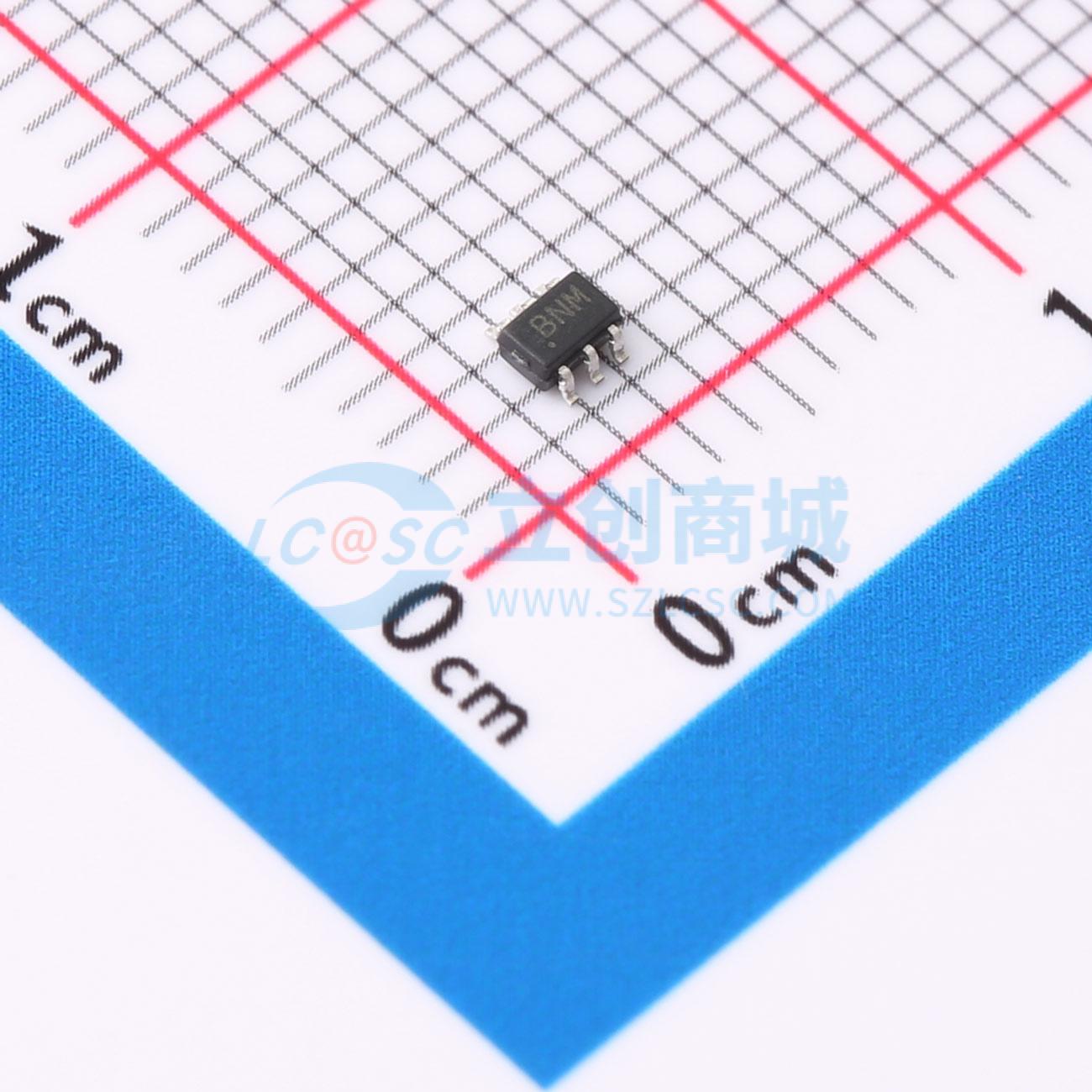

温馨提醒：图片仅供参考，商品以实物为准

ISL59110IEZ-T7

8MHz 轨对轨复合视频驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单轨到轨3极输出重建滤波器，-3dB滚降频率为8MHz，压摆率为40V/μs，输入信号直流恢复通过内部同步尖端钳位完成。工作在+2.5V至+3.6V的单电源下，静态电流超低，仅2mA，非常适合低功耗、电池供电的应用。输入能够低至负轨以下0.15V。此外，使能高电平引脚可在14ms内关闭器件。设计用于满足电池供电的通信、仪器仪表和现代工业应用中对低功耗和带宽的需求，如视频点播、有线电视机顶盒、DVD播放器和高清电视。采用节省空间的SC-70封装，保证最大高度限制为1mm，工作温度范围为-40℃至+85℃。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL59110IEZ-T7
商品编号: C2652729
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

ISL59110是一款单电源轨到轨3极点输出重建滤波器，-3dB滚降频率为8MHz，压摆率为40V/µs，通过内部同步顶箝位实现输入信号的直流恢复。该器件采用+2.5V至+3.6V单电源供电，静态电流超低，仅为2mA，非常适合低功耗、电池供电的应用。其输入还能低至负电源轨以下0.15V。此外，使能高电平引脚可在14ns内将器件关断。 ISL59110专为满足电池供电的通信、仪器仪表和现代工业应用（如视频点播、有线电视机顶盒、DVD播放器和高清电视）对超低功耗和带宽的需求而设计。ISL59110采用节省空间的SC-70封装，最大高度限制为1mm，工作温度范围为-40℃至+85℃。

商品特性

三阶8MHz重建滤波器
40V/µs压摆率
低电源电流 = 2mA
关断电流小于3µA
2.5V至3.6V供电
轨到轨输出
输入可低至VS以下0.15V
输入同步顶箝位
SAG校正可减小交流耦合电容尺寸
符合RoHS标准

应用领域

视频放大器
便携式和手持产品
通信设备
视频点播
有线电视机顶盒
卫星机顶盒
DVD播放器
高清电视
个人视频录像机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频放大器
	放大器数	单路
	滤波器阶数	3
	带宽(-3db)	8MHz
	压摆率(SR)	41V/us
	微分增益	0.1%

	属性	参数值
	微分相位	0.05deg
	输入偏置电流(Ib)	2mA
	工作温度	-40℃~+85℃
	单电源	2.5V~3.6V
	静态电流(Iq)	2000uA
