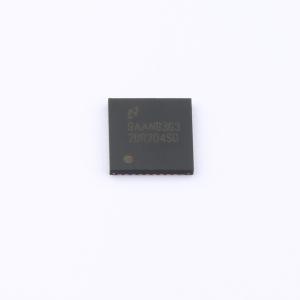

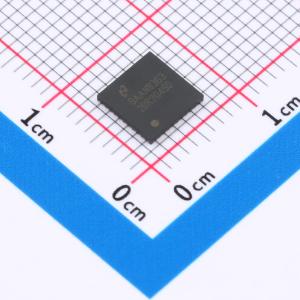

温馨提醒：图片仅供参考，商品以实物为准

DS25BR204TSQ/NOPB

DS25BR204 3.125 Gbps 1:4 LVDS 重发器，带传输预加重和接收均衡

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3.125 Gbps 1:4 LVDS 重发器，优化用于高速信号路由和切换，适用于FR-4印刷电路板背板和平衡电缆。完全差分信号路径确保了出色的信号完整性和抗噪声能力。
品牌名称: TI(德州仪器)
商品型号: DS25BR204TSQ/NOPB
商品编号: C2652392
商品封装: WQFN-40(6x6)
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

	属性	参数值
	数据速率	3.125Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL
	功能特性	输入端接与偏置集成；低功耗待机/失效自动关断

商品概述

DS25BR204是一款3.125 Gbps 1:4 LVDS中继器，针对有损FR-4印刷电路板背板和平衡电缆上的高速信号路由和交换优化。全差分信号路径确保出色的信号完整性和抗干扰能力。该器件有两个不同的LVDS输入通道，一条选择线决定哪个输入有效。两个输入都有可编程均衡，可提供最大信号强度。信号丢失(LOS)电路监控两个输入通道，当输入未检测到信号时，专用的LOS引脚会上报。宽输入共模范围允许该开关接收LVDS、CML和LVPECL电平的信号，输出电平为LVDS。极小的封装占位要求电路板占用最小空间，同时直通引脚排列便于电路板布局。每个差分输入和输出内部都集成了100Ω电阻端接，以降低器件回损，减少元件数量，并进一步最小化电路板空间。

商品特性

DC至3.125 Gbps低抖动、低偏移、低功耗运行
引脚可选发送预增强和接收均衡，消除数据相关抖动
宽输入共模范围允许与LVDS、CML和LVPECL驱动器直流耦合接口
冗余输入
集成100Ω输入输出端接
LVDS I/O引脚支持8 kV ESD，保护相邻元件
小型6 mm x 6 mm WQFN-40节省空间封装

应用领域

时钟和数据分配
时钟和数据缓冲与复用
OC-48 / STM-16
SD/HD/3GHD SDI路由器

	属性	参数值
	商品目录	LVDS芯片
	类型	多路复用器；缓冲器
	驱动器数	-
	接收器数	-
	工作电压	3V~3.6V
